Description générale

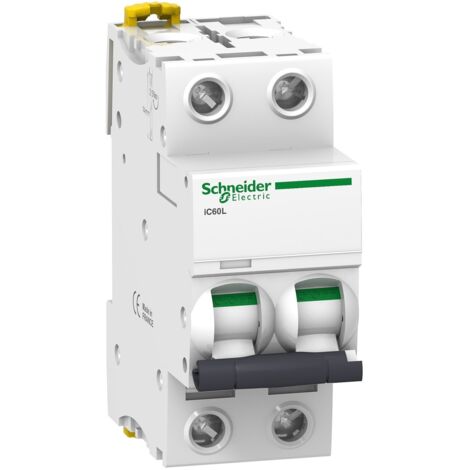

L'Acti9 iC60L 2P 25A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation aisée grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 4 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 20 kA à 100 % x Icu (72...125 V CC)
- Tension assignée d'isolement : 500 V CA (50/60 Hz)
- Tension assignée de tenue aux chocs : 6 kV
- Dimensions : hauteur 85 mm, largeur 36 mm, profondeur 78,5 mm
- Poids : 0,25 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Mode de raccordement : Terminal simple, haut ou bas, rigide (1...25 mm² max) et souple (1...16 mm² max)
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
- Protection fuite à la terre : Bloc séparé
Compatibilité et accessoires
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag compatibles
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 4 pas de 9 mm
