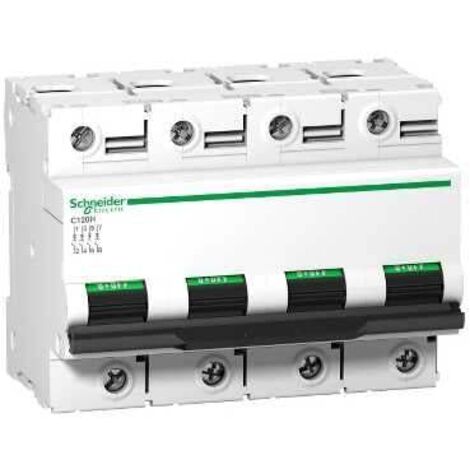

C120H - disjoncteur - 4P - 125 A - courbe D - A9N18525

Vendu par Latiendadeelectricidad et 2 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur miniature multistandard C120H est un dispositif basse tension (MCB) conçu pour offrir une protection contre les courts-circuits et les surcharges de courant. Il est équipé de 4 pôles protégés et est idéal pour une utilisation dans les bâtiments industriels et tertiaires. Sa conception permet une intervention sécurisée sur le circuit aval grâce à une bande verte qui garantit l'ouverture physique des contacts.

Spécifications techniques

  • Tension assignée d'emploi (Ue) : 220...240 V AC, 380...415 V AC, 440 V AC, ≤ 500 V DC
  • Tension d'isolement nominale (Ui) : 500 V AC
  • Tension assignée de tenue aux chocs (Uimp) : 6 kV
  • Pouvoir nominal de coupure de court-circuit (Icn) : 15 kA à 230...400 V AC
  • Limite de déclenchement magnétique : 10...14 x In
  • Pouvoir assigné de coupure de service en court-circuit : 5 kA à 0,5 of breaking cap. (440 V AC), 15 kA à 0,5 of breaking cap. (220...240 V AC), 7.5 kA à 0,5 of breaking cap. (380...415 V AC)
  • Durée de vie électrique : 5000 cycles
  • Durée de vie mécanique : 20000 cycles
  • Couleur : Blanc (RAL 9003)
  • Poids : 0.82 kg
  • Dimensions : Hauteur 81 mm, Largeur 108 mm, Profondeur 73 mm
  • Degré de pollution : 3
  • Catégorie de surtension : IV
  • Indice de protection : IP20 sur ses terminaux
  • Température de fonctionnement : -30 °C à +60 °C
  • Température de stockage : -40 °C à +70 °C
  • Installation

    Ce disjoncteur est conçu pour être installé sur un rail DIN symétrique de 35 mm. Il dispose de 12 pas de 9 mm pour un montage facile.

    Utilisation

    Le disjoncteur C120H est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en permettant un contrôle et une isolation efficaces. Son mécanisme de fermeture rapide contribue à sa durabilité et à sa fiabilité.

    Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      1.5 cm
    • Poids
      820 g
    • Tension électrique
      380 V
    • Intensité courant
      125 A

    Questions fréquentes

    Oui, cet équipement est conçu pour fonctionner dans une plage de températures allant de -30 °C à +60 °C, ce qui le rend adapté aux environnements soumis à des conditions climatiques variées.

    Cet appareil offre un indice de protection IP20, ce qui signifie qu'il protège contre les contacts avec des objets solides de plus de 12,5 mm, mais il n'est pas protégé contre l'eau.

    Oui, cet appareil peut être utilisé avec une tension continue jusqu'à 500 V DC, en plus de sa compatibilité avec des tensions alternatives.
