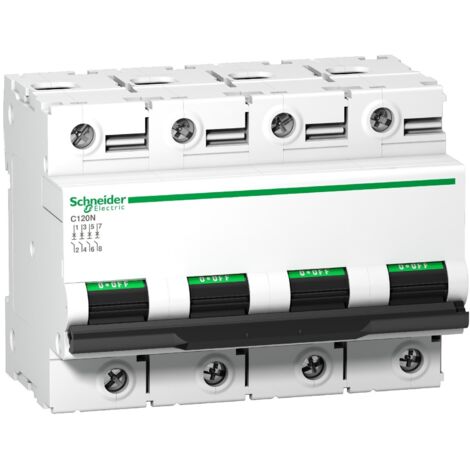

Disjoncteur C120N 4P 100 A, courbe B, 10 kA - A9N18354

10 € offerts dès 200 €
avec le code

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716HAGER
8 options

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

638
Livraison gratuite
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

638
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB) conçu pour offrir un haut niveau de performance industrielle. Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 100A et une courbe de déclenchement B. Ce disjoncteur combine des fonctions de protection de circuit contre les courts-circuits et les courants de surcharge, ainsi que des fonctions de contrôle et d'isolement. L'affichage de la bande verte garantit un contact ouvert physiquement, permettant d'effectuer des travaux sur le circuit aval en toute sécurité.

Spécifications techniques

  • Courant nominal (In) : 100 A
  • Pouvoir de coupure en court-circuit : jusqu'à 10 kA à 230VCA et 400VCA
  • Tension assignée d'emploi (Ue) : 380VCA à 415VCA
  • Tension d'isolation nominale (Ui) : 500VCA
  • Endurance électrique : jusqu'à 5000 cycles
  • Endurance mécanique : jusqu'à 20000 cycles
  • Largeur : 12 pas de 9mm
  • Dimensions : (L) 108mm x (H) 81mm x (P) 73mm
  • Poids : 0,82 kg
  • Degré de protection : IP20 (selon IEC/EN 60529)
  • Température de fonctionnement : -25°C à 70°C
  • Température de stockage : -40°C à 85°C
  • Degré de pollution : 3
  • Catégorie de surtension : IV
  • Classe de limitation : 3 (selon EN/IEC60898-1)
  • Compatibilité et accessoires

  • Peut être clipsé sur un rail DIN
  • Autres informations

  • Conforme aux normes EN/IEC 60898-1 et EN/IEC 60947-2
  • Bonne capacité de tenue aux surtensions
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      100 A
    • Quantité par pack
      1
    • Courbe de déclenchement
      B
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      81 mm
    • Indice de protection
      IP20
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      820 g
    • Réseau compatible
      Monophasé 230 V
    • Réseau électrique
      Monophasé
    • Type de disjoncteur
      Coupe circuit
    • Type de port connectique
      DIN
    • Réf. ManoMano
      ME4369401
    • MMID
      561679041973
    • Réf. fabricant
      SCH A9N18354
    • EAN
      3606480379284

    Questions fréquentes

    Ce disjoncteur est conçu pour fonctionner dans une plage de température allant de -25°C à 70°C, ce qui le rend adapté aux environnements à haute température dans cette limite.

    La capacité de coupure maximale de cet appareil est de 10 kA à des tensions de 230VCA et 400VCA.

    Oui, cet appareil peut être clipsé sur un rail DIN, ce qui facilite son installation dans des tableaux électriques standard.

    Réponses générées par IA à partir des informations vendeur
