Description générale

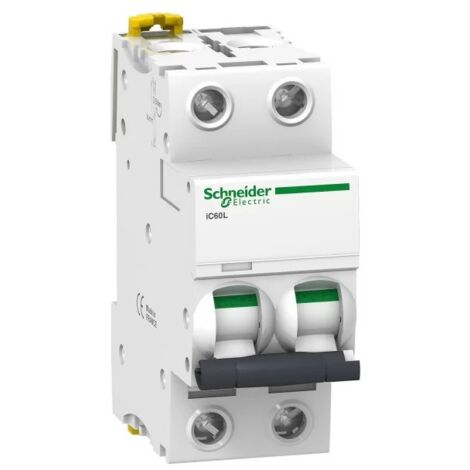

Le disjoncteur Schneider Acti9 iC60L 2P 10A est conçu pour sécuriser les circuits électriques dans les bâtiments industriels et tertiaires. Il protège les équipements électriques contre les risques d'incendie en cas de court-circuit ou de surcharge. Avec une courbe Z, ce disjoncteur est adapté pour une utilisation dans des environnements exigeants.Spécifications techniques
- Type : Disjoncteur 2P
- Intensité : 10 A
- Largeur : 4 pas de 9 mm
- Hauteur : 85 mm
- Largeur : 36 mm
- Profondeur : 78,5 mm
- Poids : 0,25 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Mode de raccordement : Terminal simple, haut ou bas
- Protection fuite à la terre : Bloc séparé
- Tension assignée d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Limite de déclenchement magnétique : 3 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 20 kA
Compatibilité et accessoires
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Obturateurs : IP20B rapides et ergonomiques
Utilisation
Autres informations
- Fréquence du réseau : 50/60 Hz
- Couple de serrage : 2 N.m
- Longueur de dénudage des fils : 14 mm
- Fil(s) rigide(s) : 1...25 mm² max
- Fil(s) souple(s) : 1...16 mm² max
- Notice simplifiée fournie
- Emballage individuel
