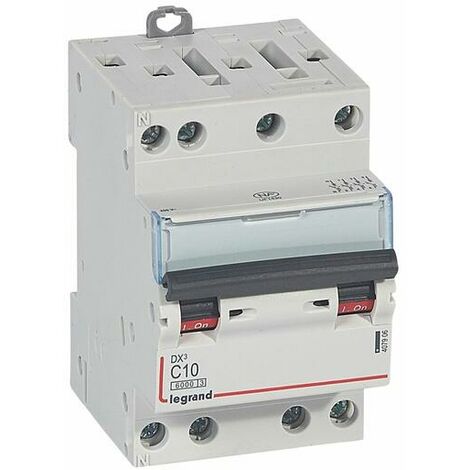

Disjoncteur DX³6000 10kA arrivée haute et départ bas à vis 4 Pôles 400V 10A courbe C LEGRAND 407906

Disjoncteur DX³6000 10kA arrivée haute et départ bas à vis 4 Pôles 400V 10A courbe C pour peigne HX³ optimisé LEGRAND 407906 DX³, disjoncteur modulaire tétrapolaire magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques Disjoncteur DX³ tétrapolaire 400V~ pouvoir de coupure : - 6000A conforme à la norme NF EN 60891-1 - 400V~ pour les installations résidentielles - 10kA conforme à la norme EN 60947-2 - 400V~ Protection des départs: arrivée haute et sortie basse par bornes à vis Intensité nominale 10A - Courbe C (déclenchement magnétique 7In +/- 20%) - 3 modules Pour peigne HX³ optimisé tétrapolaire Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé Profondeur d'encastrement 44 mm Courbe C Nombre de pôle(s) 4 Nombre de pôles protégés 4 Calibre 10 A Tension 400 V Tension d'isolement assignée (Ui) 500 V Tension assignée de tenue aux chocs (Uimp) 4 kV Type de tension AC Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) 6 kA Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) 25 kA Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) 10 kA Fréquence 50-60 Hz Classe de limitation d'énergie (I²t) 3 Montage encastré Oui Pôle neutre sectionné simultanément Oui Degré de pollution 2 Produits auxiliaires associables Oui Largeur en nombre de modules 3 Classe de protection (IP) IP20 Température ambiante en fonctionnement -25-70 °C Section de raccordement cable souple 0.75-10 mm² Section de raccordement cable rigide 0.75-16 mm² Antidéflagration Non Largeur 53.4 mm Hauteur 88.9 mm Profondeur 77.8 mm Les installation Équipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits Les utilisation Équipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge Recommandations / restrictions d’usages N'accepte pas les blocs différentiels adaptables Information sur la gamme En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.
