Détecteur de Puissance RF AD8362, Gamme -75dBm à 16dBm, Capteur Logarithmique Haute Fréquence
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

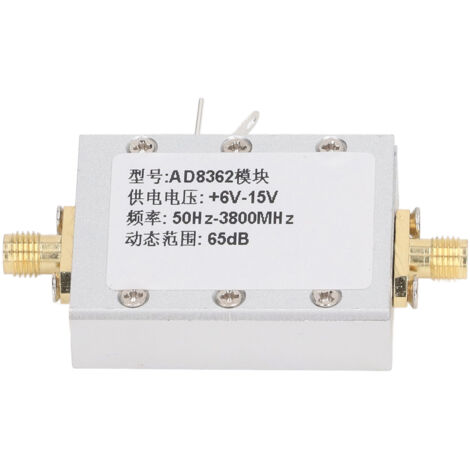

Découvrez notre détecteur de puissance de signal RF de haute précision, modèle AD8362. Ce module est votre outil idéal pour des mesures fiables et polyvalentes dans un large spectre d'applications. Il est logé dans un boîtier robuste en alliage d'aluminium, équipé d'un écran de protection et d'une diode de protection contre les inversions de polarité pour une durabilité accrue.
Il fonctionne sur une bande de fréquence étendue de 50 Hz à 3,8 GHz, offrant une réponse plate pour une détection de puissance à large bande. Avec une plage dynamique d'entrée allant jusqu'à 65 dB, il mesure avec précision des signaux de -75 dBm à +16 dBm dans un système de 50 ohms. Sa grande linéarité fournit une tension de sortie précise et linéaire en dB, avec une pente typique de 50 mV par dB.
En tant que détecteur de puissance à réponse RMS vraie, l'AD8362 fournit des résultats de mesure indépendants de la forme d'onde du signal. Il détecte avec précision la puissance RF de signaux modulés complexes, y compris CDMA, W-CDMA, 8PSK, QAM et OFDM. Sa polyvalence le rend parfait pour une utilisation avec des équipements et standards tels que IS-95, CDMA2000, 3GPP, GSM/EDGE, MMDS et autres dispositifs d'accès à large bande.
Il propose deux modes de fonctionnement pratiques. En mode Mesure de Puissance, la tension de sortie est directement proportionnelle au logarithme de la puissance d'entrée (50 mV/dB), permettant une lecture directe, idéale pour un wattmètre. En mode Contrôleur, il fonctionne comme un contrôleur de seuil, commutant la sortie lorsque la puissance détectée dépasse une tension de référence appliquée. Le module fonctionne avec une tension d'alimentation continue (DC) comprise entre 6V et 15V.
Vous recevrez un détecteur de puissance de signal RF (AD8362).
Caractéristiques
- MarqueRDTD
- Hauteur2 cm
- MatièresMétal
- Quantité par pack1 .
- Type d'accessoires pour outil de mesure & détectionCellule de réception
