Description
Bienvenue dans notre boutique !

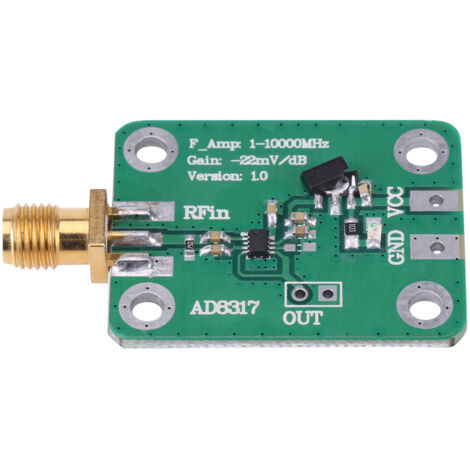

Ce détecteur de puissance RF est conçu autour de la puce AD8317, spécialisée dans la mesure de puissance des signaux radiofréquences. Il offre une plage de détection de fréquence étendue de 1 MHz à 10 GHz et peut mesurer des puissances de signal comprises entre -55 dBm et 0 dBm. Le principe de fonctionnement consiste à convertir le signal RF d'entrée en une tension continue de sortie.
Une caractéristique clé de ce module est sa réponse logarithmique : plus l'amplitude ou la puissance du signal RF d'entrée est grande, plus la tension de sortie est élevée. Cette tension de sortie est directement proportionnelle au logarithme de l'amplitude du signal d'entrée, ce qui permet d'atteindre une large plage dynamique de détection de 55 dB.
Ce détecteur trouve des applications variées dans la détection de signaux radiofréquences, la mesure de puissance de signal, la détection de l'intensité de champ environnemental. Il peut également être intégré comme élément clé dans des boucles de contrôle automatique de gain (AGC) et de contrôle automatique de niveau (ALC).
Spécifications techniques :
Fréquence de travail : 1 MHz à 10 000 MHz (10 GHz)
Plage de puissance mesurable : -55 dBm à 0 dBm
Tension de sortie : 0,33 V à 1,65 V
Pente de détection (typique) : -22 mV/dBm
Impédance d'entrée : 50 Ω
Tension d'alimentation : 7 V à 15 V
Dimensions : 35 mm x 20 mm (veuillez vous référer à la photo pour plus de précisions)
Poids : 7 grammes
Le colis comprend : 1 x Détecteur Logarithmique RF.
Caractéristiques
- MarqueMIXHOME
- CouleurMulticouleur
- Quantité par pack1
- Hauteur1 cm
- Largeur6 cm
- Longueur8 cm
- MatièresPlastique
- Type d'accessoires pour outil de mesure & détectionCellule de réception
- Réf. ManoManoME210895416
- MMID766178768281
- Réf. fabricantYC0408-YM4896
- EAN1210990946687
