Détecteur de Module RF 0.1‑2.5GHz avec AD8361 pour Micro‑onde AM

26,99€
Produit similaire livré par
Dewalt – Trépied pour niveau laser télescopique 1.15 à 3 m – Construction aluminium légère – Stabilité optimale sur tous terrains – DE0735
Dewalt – Trépied pour niveau laser télescopique 1.15 à 3 m – Construction aluminium légère – Stabilité optimale sur tous terrains – DE0735
197,51 €
13
Vendu par MixHome

Ces articles peuvent vous intéresser !

Support universel BM 3BOSCH PROFESSIONAL
2 options
Soldes

Support universel BM 3

128
-9%
41,90€
Livraison gratuite
Récepteur laser LR6 - BOSCH - 0601069H00BOSCH PROFESSIONAL
2 options

Récepteur laser LR6 - BOSCH - 0601069H00

92
95,65€

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

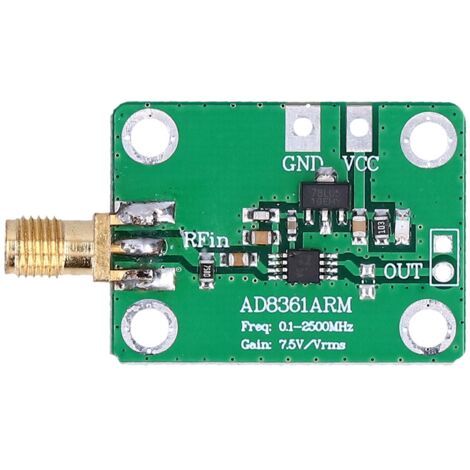

Découvrez notre module détecteur de fréquence AD8361, un composant électronique de haute performance monté sur une carte de circuit imprimé robuste. Ce module est idéal pour les chaînes de signaux d'émetteurs et de récepteurs haute fréquence, avec une plage d'application exceptionnelle allant jusqu'à 2,5 GHz.

Son utilisation est remarquablement simple : il ne nécessite qu'une seule alimentation électrique de 2,7 V à 5,5 V, accompagnée d'un condensateur de découplage d'alimentation et d'un condensateur de couplage d'entrée pour fonctionner. Il fournit une sortie linéaire sous forme d'une tension continue DC avec un gain de conversion de 7,5 V/V (valeur efficace). Vous pouvez ajouter un condensateur de filtrage externe pour augmenter la constante de temps moyenne, permettant des mesures de puissance précises, même pour des formes d'onde complexes et des signaux à facteur de crête élevé comme le CDMA et le W-CDMA.

Le module propose trois modes de fonctionnement flexibles pour répondre à diverses exigences de conversion analogique-numérique. Il assure une stabilité exceptionnelle : en mode source de tension de référence interne, la sortie peut être polarisée à 350 mV au-dessus de la masse, ou en mode source de tension de référence fournie, elle peut être polarisée à VS/7,5. Dans le mode où la source de référence est mise à la masse, la sortie est à zéro.

Ses caractéristiques techniques impressionnantes incluent une fréquence de fonctionnement de 0,1 à 2,5 GHz, une entrée maximale de 700 mV efficaces (10 dBm sur 50 Ω), une réponse linéaire de ±0,25 dB jusqu'à 2,5 GHz, et une consommation électrique de seulement 3,3 mW sous 3 V. Il dispose également d'un mode d'arrêt rapide consommant 1 μA ou moins.

Votre commande comprend : 1 x Module Détecteur de Fréquence AD8361.

Caractéristiques

  • Marque
    MIXHOME
  • Couleur
    Multicouleur
  • Quantité par pack
    1
  • Hauteur
    1 cm
  • Largeur
    3 cm
  • Longueur
    4 cm
  • Matières
    Plastique
  • Poids
    100 g
  • Type d'accessoires pour outil de mesure & détection
    Cellule de réception
  • Réf. ManoMano
    ME210874156
  • MMID
    507389539555
  • Réf. fabricant
    YC0408-YM0887
  • EAN
    1210990906599
