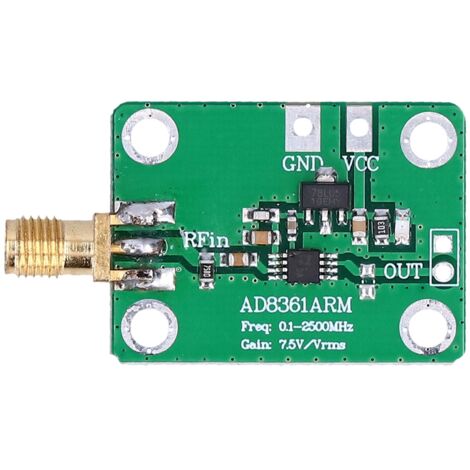

Détecteur de Fréquence RF 0.1‑2.5GHz Module de Détection AM Micro‑onde avec AD8361

Bienvenue dans notre boutique !

Découvrez notre module détecteur de fréquence AD8361, un composant électronique de haute performance conçu sur une carte de circuit imprimé robuste. Ce module est idéal pour les chaînes de signaux d'émetteurs et de récepteurs haute fréquence, avec une plage d'application allant jusqu'à 2,5 GHz.

Son utilisation est remarquablement simple : il ne nécessite qu'une seule alimentation électrique de 2,7 V à 5,5 V, accompagnée d'un condensateur de découplage d'alimentation et d'un condensateur de couplage d'entrée pour fonctionner. Il offre une sortie linéaire sous forme d'une tension continue DC avec un gain de conversion de 7,5 V/V (valeur efficace). Vous pouvez ajouter un condensateur de filtrage externe pour augmenter la constante de temps moyenne, permettant des mesures de puissance précises, même pour des formes d'onde complexes et des signaux à facteur de crête élevé comme le CDMA et le W-CDMA.

Le module propose trois modes de fonctionnement flexibles pour répondre à diverses exigences de conversion analogique-numérique. Il assure une stabilité exceptionnelle : en mode source de tension de référence interne, la sortie peut être polarisée à 350 mV au-dessus de la masse, ou en mode source de tension de référence fournie, elle peut être polarisée à VS/7,5. Dans le mode où la source de référence est mise à la masse, la sortie est à zéro.

Ses caractéristiques techniques incluent une fréquence de fonctionnement de 0,1 à 2,5 GHz, une entrée maximale de 700 mV efficaces (10 dBm sur 50 Ω), une réponse linéaire de ±0,25 dB jusqu'à 2,5 GHz, et une consommation électrique de seulement 3,3 mW sous 3 V. Il dispose également d'un mode d'arrêt rapide consommant 1 μA ou moins.

Votre commande comprend : 1 x Module Détecteur de Fréquence AD8361.
