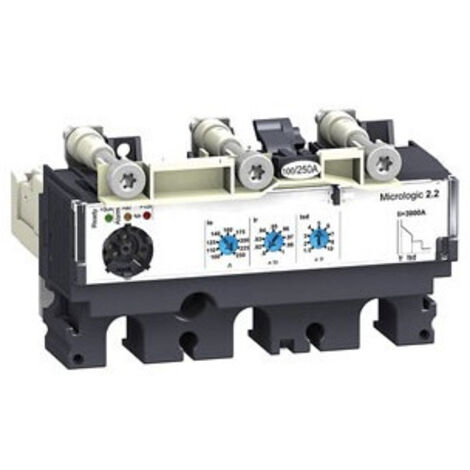

Déclencheur Micrologic 2.2 160A 3P3D Pour Disjoncteur Nsx160/250 LV430470
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Ces articles peuvent vous intéresser !
Hager – SFT240 inverseur de source monophasé 40A 2P – 230V avec position zéro – Installation rapide sur rail DIN – Sécurité renforcée
Hager – Inverseur modulaire SFT440 40A 400V – 4 pôles – IP20 pour installation tableau électrique – Compatible avec groupes électrogènes
Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38
Legrand – Disjoncteur bipolaire 2P 400V – Intensité 40A – Contacts à double coupure – Monté sur rail symétrique EN 60715
Schneider Electric – Disjoncteur bipolaire 2P 63A – Courbe C – Type de commande par maneton – Signalisation ON/OFF – A9S65263
LRD32 Schneider - Relais de protection thermique moteur 23 à 32 A - TeSys LRD - pour contacteur LC1D25 à LC1D38
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Les disjoncteurs équipés d'un déclencheur Micrologic 2 assurent la protection des réseaux de distribution, alimentés par transformateur. Pour les générateurs et les câbles de grandes longueurs les Micrologic 2-G offrent des solutions à seuils bas mieux adaptés.
Les déclencheurs Micrologic 2 peuvent équiper tous les compact NSX100 à 630 de performances B/F/H/N/S/L.
Ils permettent :
- La protection standard des câbles de la distribution
- La signalisation : de surcharge par LED, de déclenchement de surcharge par module relais SDx
Protections
Les réglages se font par commutateur avec possibilité de réglage 'fin'.
Surcharge: Long retard (lr)
Protection suivant une courbe de déclenchement à temps inverse: seuil de courant de surcharge lr réglable par commutateur, temporisation tr, non réglable.
Court-circuit: Court retard à temporisation fixe (lsd)
Protection à seuil réglable lsd. Un très faible retard est associé au déclenchement pour assurer la sélectivité avec l'appareil aval.
Court-circuit: Instantanée non réglable
Protection instantanée contre les courts-circuits à seuil fixe.
Protection du neutre
- Avec des disjoncteurs tripolaires la protection du neutre n'est pas possible
- Avec des disjoncteurs tétrapolaires la protection du neutre peut être choisie par commutateur à 3 positions :
4P3D : neutre non protégé
4P3D+N/2 : neutre protégé à la moitié de la valeur des phases, soit 0.5 x lr
4P4D : neutre plein protégé à lr.
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Quantité par pack1
- Fonction du déclencheurSectionnement
- Intensité courant160 A
- MatièresPlastique
- Mode d'actionnementAutomatique
- Nombre de pôle(s)3
- Poids200 g
- Type de déclenchementThermique
- Réf. ManoManoME125983
- MMID846045703886
- Réf. fabricantSCH LV430470
- EAN3606480016219
Questions fréquentes
Oui, ce dispositif est conçu pour protéger les réseaux de distribution alimentés par transformateur. Pour les câbles de grande longueur, il offre des seuils de protection bas mieux adaptés.
La protection contre les surcharges peut être réglée grâce à un commutateur permettant d'ajuster le long retard (lr) selon les besoins spécifiques.
Oui, il inclut une protection contre les courts-circuits avec un court retard à temporisation fixe (lsd) et une protection instantanée non réglable.
