DC 5V/12V/24V Module de Relais Minuterie Temps de Cycle Réglable Interrupteur Marche/Arrêt de Retard on/Off Temporisateur Module,A

17,75€
Produit similaire livré par
GARRYFIZH Commutateur de temps Commutateur de synchronisation intelligent de rail 1P de haute précision pour le réverbère TM610C 220V
GARRYFIZH Commutateur de temps Commutateur de synchronisation intelligent de rail 1P de haute précision pour le réverbère TM610C 220V
10,03 €3
Vendu par NMF Mairuie

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

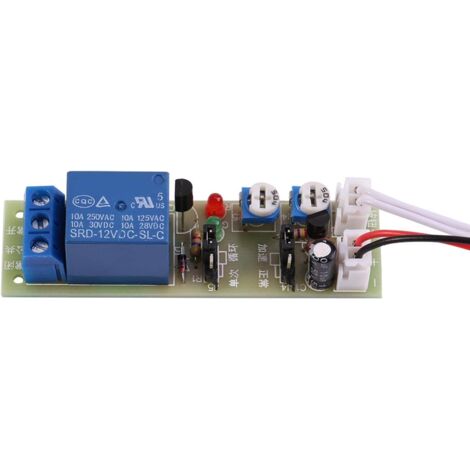

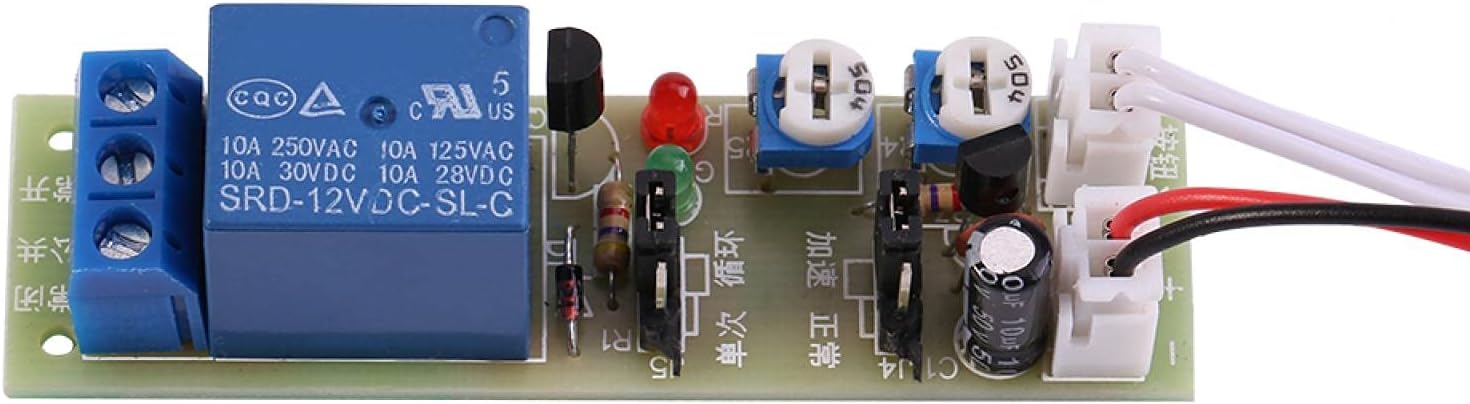

Ce module de relais temporisé est conçu pour offrir un contrôle précis du temps de cycle avec deux modes de fonctionnement : mode unique (une fois) et mode cyclique. Il est idéal pour gérer des opérations de mise sous et hors tension répétitives, comme le test de rodage d'équipements. Grâce à sa large plage de temps réglable, il permet d'ajuster facilement les horaires selon vos besoins.

Spécifications techniques

  • Type : DC 5V, 0-15min / DC 5V, 0-60min / DC 12V, 0-15min / DC 12V, 0-60min / DC 24V, 0-15min / DC 24V, 0-60min (en option)
  • Max. Capacité de charge : 10A 250VAC, 10A 30VDC
  • Taille : 70 x 20 mm (2,75 x 0,78 pouces)
  • Erreur de temps : < 2%
  • Installation

  • Mode unique (Cavalier OP3) : Le module est sous tension, lorsque le relais est activé, le délai T1 s'active et le relais se déconnecte.
  • Mode cyclique (Cavalier OP4) : Le module est sous tension, lorsque le relais est activé, le délai T1 s'active et le relais se déconnecte, puis le délai T2 réactive le relais. Ce cycle se répète.
  • Utilisation

    Pour régler rapidement le temps, mesurez la tension (Uc) de la résistance. Par exemple, pour un module 5V 15min, si Uc = 2V, le temps sera calculé comme suit : temps = (Uc / 5V) x 15min = 6min.

    Autres informations

  • Le forfait comprend : 1 module relais temporisé.
  • Caractéristiques

    • Marque
      ZOTERNEN
    • Hauteur
      20 mm
    • Tension électrique
      24 V
    • Intensité courant
      10 A
    • Matières
      Plastique

    Questions fréquentes

    Ce module offre deux modes de fonctionnement : le mode unique, où le relais s'active une fois avec un délai, et le mode cyclique, où le relais s'active et se désactive de manière répétée selon deux délais distincts.

    La capacité de charge maximale de ce dispositif est de 10A à 250VAC et 10A à 30VDC.

    Pour régler le temps de cycle, il faut mesurer la tension (Uc) de la résistance. Par exemple, pour un module 5V avec un temps de 15 minutes, le temps est calculé par la formule : temps = (Uc / 5V) x 15min.
