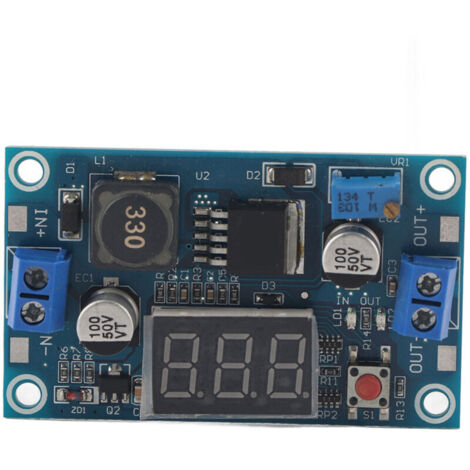

Convertisseur CC CC à Courant élevé 4.5 V-32V à 5V-35V Module Step-UP avec Dissipateur de Chaleur, pour Les Projets D'éclairage LED.

1. Conçu avec un voltmètre, l'erreur de voltmètre est de ± 0,1 V, plage de mesure de 5 V ~ 35 V
2. Le commutateur de modifie la mesure de la tension d'entrée ou de sortie, et il y a une lampe de commande qui montre quelle tension est mesurée
3.
4. Le courant de sortie maximal peut être jusqu'à 4A; Il est recommandé que le courant de travail soit d'environ 2a et veuillez ajouter un dissipateur de chaleur si plus de 2a
5. Avec la fréquence d'oscillation interne de 400 kHz, elles appartiennent à la deuxième génération du régulateur de tension de commutation, à une faible consommation, à une efficacité élevée

Donification technique:
Caractéristiques:
Développé avec un voltmètre, l'erreur de voltmètre est de ± 0,1 V, la plage de mesure est de 5 V ~ 35 V.
Les commutateurs de touche tactile modifient la mesure de la tension d'entrée ou de sortie, et il y a une lampe de commande qui montre quelle tension est mesurée.
L'entrée et la sortie ont des bornes à vis pour une connexion confortable, même sans fer à souder, et un coussin de soudure pour la connexion de la soudure.
Le courant de sortie maximal peut être jusqu'à 4 a; Il est recommandé que le courant de travail soit d'environ 2 A et qu'un dissipateur de chaleur soit ajouté à plus de 2 A.
Avec la fréquence de vibration interne de 400 kHz, elles appartiennent à la deuxième génération du régulateur de tension de commutation, à une faible consommation, à une efficacité élevée.
Répandu pour les batteries de mémoire, les transformateurs de performances, l'alimentation électrique contrôlée réglable, les usines industrielles, 9 à 12 V, 12 V à 18 V, 18 V à 24 V etc.
Donifications techniques:
Tension d'entrée: 4,5 V-32 V
Tension de sortie: 5V-35V (réglable)
. Courant de sortie: 4A
Efficacité:
Commencer par le début du début:
Fréquence de commutation: 400 kHz
Température de fonctionnement: -40 ℃ ~ + 85 ℃
Taille: env. 66 x 36 x 14 mm / 2,59 x 1,41 x 0,55 "
Instructions:
1. Lors de l'allumage pour la première fois, l'affichage standard est la tension d'entrée et l'affichage d'entrée dans les lumières allumées. Appuyez sur le bouton, puis le bouton affiche la tension de sortie et l'affichage de sortie s'allume. Le dernier paramètre est enregistré, même si l'appareil est éteint et redémarré.
2. Gardez-le à la baisse pendant plus de 4 secondes, puis lâchez la fonction pour l'étalonnage d'erreur de mesure de tension, l'affichage brille dans (étalonnage de tension d'entrée) et l'affichage affiche le scintillement de la valeur d'étalonnage (la norme est 0,0). Appuyez sur le bouton pour modifier cette valeur (variez de -0,5 V à 0,5 V). Pour afficher la valeur d'étalonnage de la tension d'entrée, gardez le bouton enfoncé pendant plus de 2 secondes, puis lâchez-le pour accéder à la fonction d'étalonnage d'erreur de tension de sortie. L'affichage s'allume (étalonnage de tension de sortie) et la méthode de réglage de la valeur d'étalonnage d'affichage est la même que pour le réglage de l'entrée. Après le réglage, gardez le bouton enfoncé pendant plus de 2 secondes, puis lâchez-le pour enregistrer la valeur définie et revenez à l'affichage de tension normal. La valeur d'étalonnage est activée immédiatement et enregistrée en cas de panne de puissance. (Cette fonction peut offrir une plus grande précision)
3. Éteignez le voltmètre: Gardez l'interrupteur enfoncé pendant plus de 1 seconde et moins de 4 secondes, puis lâchez-le pour éteindre le voltmètre. Le voltmètre est allumé lorsque vous appuyez sur le commutateur après désactiver.
Un :
1. Si la tension d'entrée est inférieure à 4,5 V, le voltmètre ne fonctionne pas et n'indique pas.
2. La tension d'entrée doit être d'au moins 1 V supérieure à la tension de sortie.
3. Avec une sortie de plus de 20 W, un dissipateur thermique est recommandé pour améliorer le rejet de chaleur.
4. Si la tension de sortie est toujours la même et ne peut pas être définie, veuillez tourner le potentiomètre plus de 10 révolutions dans le sens horaire, la tension peut être définie normalement.
5. Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés en fonction du principe aléatoire et assurez-vous qu'il n'a pas d'importance avant de commander.
Le forfait comprend:
1 x module de convertisseur boost
