Description générale

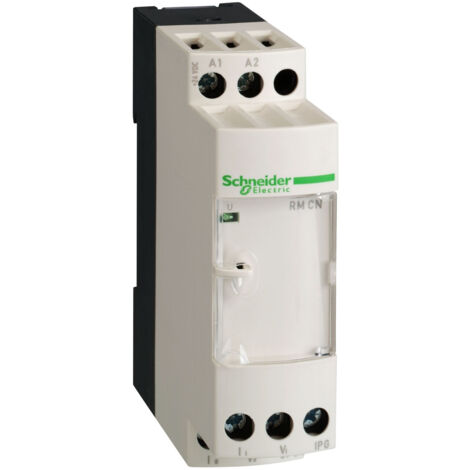

Ce convertisseur analogique Schneider RMCN22BD est un appareil économique permettant de transformer un signal entre 0V et 10V en un signal de 4 à 20 mA et inversement. Alimenté par inversion de polarité à 24Vcc, il est conçu pour des applications industrielles et de surveillance de processus. Il est également compatible avec les systèmes de contrôle de niveaux de liquide et d'état des réseaux énergétiques.Spécifications techniques
- Type de produit : Convertisseur tension/courant
- Type d'entrée analogique : Courant 4...20 mA, Tension 0...10 V CC
- Type de sortie analogique : Courant 4...20 mA (<= 500 Ohm), Tension 0...10 V (>= 100 kOhm)
- Tension d'alimentation : 24 V CC +/- 20 %, non isolé
- Consommation électrique : <= 40 mA pour sortie tension, <= 60 mA pour sortie courant
- Poids du produit : 0,12 kg
- Mode de fixation : Par vis (platine de montage), Clip-on (rail DIN symétrique 35 mm)
- Tenue aux ondes de choc : 0,5 kV pendant 1,2/50 µs
- Tension d'isolement : 2 kV
- Capacité des bornes de serrage : 1 x 2,5 mm², 2 x 1,5 mm²
- Couple de serrage : 0,6 à 1,1 N.m
- Erreur de mesure : +/- 10 % pleine échelle à 20 °C
- Précision de répétition : +/- 0,2 % de la pleine échelle à 20 °C
- Coefficient de température : 200 ppm/°C
- Marquage : CE
Compatibilité et accessoires
- Compatible avec les systèmes de contrôle de niveaux de liquide et d'état des réseaux énergétiques.
Installation
- Peut être fixé sur rail DIN.
Utilisation
- Utilisé pour la transformation de signaux analogiques normalisés entre 0-10 V et 4-20 mA.
- Idéal pour la surveillance de processus industriels et d'applications dans le domaine tertiaire.
Autres informations
- Protection contre court-circuit à la sortie, surtension en sortie (+/- 30 V), et inversion de polarité à la sortie.
- Ce produit est certifié Green Premium, garantissant des performances durables et respectueuses de l'environnement.
