Description générale

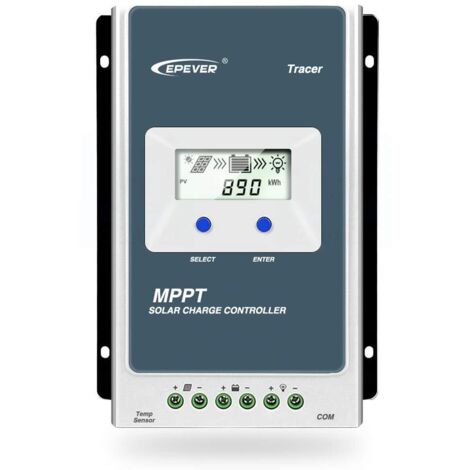

Le contrôleur de charge solaire MPPT Tracer AN Series est disponible en plusieurs modèles (10A, 20A, 30A, 40A) et fonctionne avec des systèmes de 12V/24V. Grâce à sa technologie avancée de suivi du point de puissance maximale (MPPT), il offre une efficacité d'au moins 99,5 % et une efficacité de conversion maximale de 98 %. Ce contrôleur est conçu pour optimiser l'utilisation de l'énergie solaire, augmentant le rapport d'utilisation d'énergie de 10 % à 30 % par rapport aux méthodes de charge PWM. Il est équipé d'un écran LCD pour afficher l'état de fonctionnement et permet une surveillance et un réglage des paramètres via une interface de communication Modbus.Spécifications techniques
- Modèles disponibles : 10A, 20A, 30A, 40A
- Tension de fonctionnement : 12V/24V DC
- Efficacité de conversion maximale : 98 %
- Efficacité de suivi MPPT : ≥ 99,5 %
Installation
Pour installer le système, suivez l'ordre suivant : Batterie → Charge → Générateur Photovoltaïque. Déconnectez le système dans l'ordre inverse. Voici quelques conseils importants :- Connectez d'abord la batterie. Ne jamais connecter la matrice de panneaux solaires au contrôleur sans une batterie.
- Si un onduleur est utilisé, connectez-le directement à la batterie, pas au côté charge du contrôleur.
- Lors du câblage, ne fermez pas le disjoncteur ou le fusible et assurez-vous que les fils des pôles "+" et "-" sont correctement connectés.
- Installez un fusible dont le courant est de 1,25 à 2 fois le courant nominal du contrôleur, à une distance de la batterie ne dépassant pas 150 mm.
- Dans les zones sujettes à des coups de foudre fréquents, un parafoudre externe est recommandé.
Utilisation
Le contrôleur Tracer AN Series est conçu pour maximiser l'énergie solaire captée par les panneaux photovoltaïques. Il prend en charge plusieurs modes de travail de charge et permet la surveillance et la définition des paramètres via une application mobile ou un logiciel PC. Il est compatible avec les batteries au plomb et au lithium-ion et inclut des fonctions de compensation de température et de statistiques énergétiques en temps réel.Autres informations
