Lc1d115v7 Schneider - Contacteur Tripolaire - 3no - 115a - Bobine 400vca - Vis

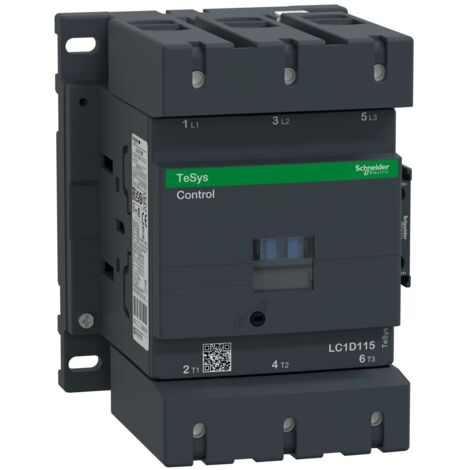

Contacteur de puissance 3P - 115A - 3NO - Schneider LC1D115V7

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 115A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 400Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D115 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en République Tchèque.

Appareillages compatibles avec le contacteur Schneider LC1D115V7

Caractéristiques principales du Contacteur de puissance Schneider LC1D115V7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d'emploi : AC-4AC-3AC-1

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d'emploi : Power circuit: <= 1000 V AC 25...400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d'emploi : 200 A (at <60 °C) at <= 440 V AC AC-1 for power circuit115 A (at <60 °C) at <= 440 V AC AC-3 for power circuit

• puissance moteur kW : 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs

• type de circuit de commande : AC at 50/60 Hz

• tension circuit de commande : 400 V CA 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 8 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 200 A (at 60 °C) for power circuit

• pouvoir nominal d'enclenchement Irms : 1260 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1

• pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 250 A 40 °C - 10 min for power circuit550 A 40 °C - 1 min for power circuit950 A 40 °C - 10 s for power circuit1100 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit

• calibre du fusible à associer : 250 A gG at <= 690 V coordination type 1 for power circuit200 A gG at <= 690 V coordination type 2 for power circuit10 A gG pour circuit de signalisation

• impédance moyenne : 0.6 mOhm - Ith 200 A 50 Hz for power circuit

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéPower circuit: 1000 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V

• puissance dissipée par pôle : 24 W AC-17,9 W AC-3

• Front cover : Avec

• Support de montage : RailPlatine

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : CCCGOSTCSAULLROS (Lloyds register of shipping)BVGLRINADNVUKCA

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²rigide sans extrémité de câble

• couple de serrage : Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm

• Temps de fonctionnement : 6...20 ms opening20...50 ms closing

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 8 Mcycles

• vitesse de commande maxi : 2400 cyc/h 60 °C

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• plage de tension du circuit de commande : 0,3 à 0,5 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8?1,15 Uc -40?55 °C opérationnel CA 50/60 Hz1...1.15 Uc 55?70 °C opérationnel CA 50/60 Hz

• puissance d'appel en VA : 280?350 VA 60 Hz cos phi 0,8 (à 20 °C)280?350 VA 50 Hz cos phi 0,8 (à 20 °C)

• consommation moyenne au maintien en VA : 2?18 VA 60 Hz cos phi 0,3 (à 20 °C)2?18 VA 50 Hz cos phi 0,3 (à 20 °C)

• dissipation thermique : 3?8 W à 50/60 Hz

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d'isolement : > 10 MOhm for signalling circuit
