Cad32r7 Schneider - Contacteur 5p - 3no+2nf - 10a - Bobine 440vca - Vis - Cad32

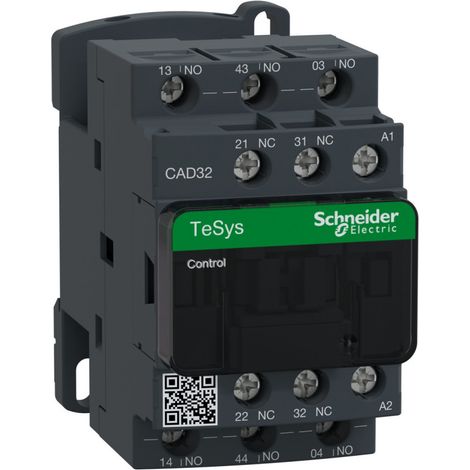

Contacteur auxiliaire 5P - 10A - 3NO+2NF - Schneider CAD32R7

Ce contacteur de puissance 5P fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys CAD32 . Cette gamme de contacteurs auxiliaires vous permet de contrôler vos récepteurs jusqu'à 65A et d'ajouter de l'automatisme dans vos circuits de commande.

De calibre 10A, il intègre des contacts 3NO+2NF (contacts normalement ouverts + contacts normalement fermés) et fonctionne sur un circuit de commande 440Vca (courant alternatif).

Ce contacteur CAD32 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en France.

Les blocs de contacts auxiliaires compatibles avec le Schneider CAD32R7

• Bloc auxiliaire 1NO+1NF LA1KN11
• Bloc auxiliaire 2NO LA1KN20
• Bloc auxiliaire 2NF LA1KN02
• Bloc auxiliaire 2NO+2NF LA1KN22
• Bloc auxiliaire 1NO+3NF LA1KN13
• Bloc auxiliaire 4NO LA1KN40
• Bloc auxiliaire 4NF LA1KN04
• Bloc auxiliaire 3NO+1NF LA1KN31

Caractéristiques principales du Contacteur auxiliaire Schneider CAD32R7 :

• Gamme : TeSys

• Nom du produit : TeSys CAD

• Type de produit ou équipement : Relais inverseur pour VMC

• Nom de l'appareil : CAD

• application du contacteur : Télécommande

• Complémentaires Catégorie d'emploi : AC-15AC-14DC-13

• composition des pôles : 3 F + 2 O

• [Ue] tension assignée d'emploi : <= 690 V CA 25...400 Hz

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 440 V CA 50/60 Hz

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947

• [Ith] courant thermique conventionnel : 10 A à <60 °C

• pouvoir nominal d'enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1

• [Icw] courant assigné de courte durée admissible : 100 A - 1s120 A - 500 ms140 A - 100 ms

• calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1

• [Ui] tension assignée d'isolement : 600 V UL certifié600 V CSA certifié690 V se conformer à IEC 60947-5-1

• Support de montage : RailPlatine

• mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble

• couple de serrage : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• Temps de fonctionnement : 12?22 ms excitation bobine + fermeture "F"4?12 ms désexcitation bobine + ouverture "F"4?19 ms excitation bobine + ouverture "O"6?17 ms désexcitation bobine + fermeture "O"

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 180 cyc/mn

• puissance d'appel en VA : 70 VA 50 Hz (à 20 °C)

• consommation moyenne au maintien en VA : 8 VA 50 Hz (à 20 °C)

• tension de commutation minimale : 17 V

• courant commuté minimum : 5 mA

• temps de non-chevauchement : 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO

• résistance d'isolement : > 10 M?

• Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6

• Hauteur : 77 mm

• Largeur : 45 mm

• Profondeur : 84 mm

• Poids du produit : 0,58 kg
