Lc1d65008f7 Schneider - Contacteur Tétrapolaire - 2no+2nf - 80a - Bobine 110vca - Vis

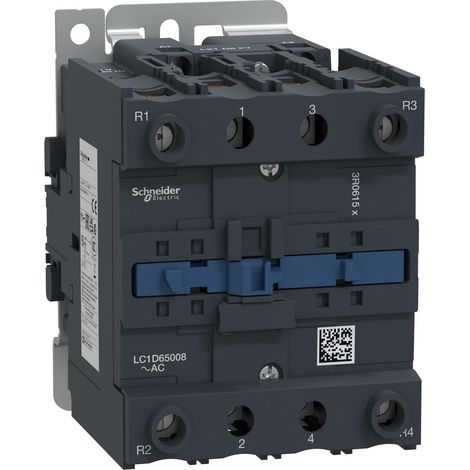

Contacteur de puissance 4P - 80A - 2NO+2NF - Schneider LC1D65008F7

Ce contacteur de puissance tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 80A, les contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés) sont actionnés par une bobine de tension 110Vca (courant alternatif).

Ce contacteur LC1D65 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en République Tchèque.

Appareillages compatibles avec le contacteur Schneider LC1D65008F7

Caractéristiques principales du Contacteur de puissance Schneider LC1D65008F7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Charge résistive (AC-1)

• Catégorie d'emploi : AC-1

• Description des pôles : 4P

• power pole contact composition : 2F+2O

• [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC

• [Ie] courant assigné d'emploi : 80 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 110 V CA 50/60 Hz

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 80 A à <60 °C pour circuit de puissance

• pouvoir nominal d'enclenchement Irms : 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 520 A à <40 °C - 10 s pour circuit de puissance900 A à <40 °C - 1s pour circuit de puissance110 A à <40 °C - 10 min pour circuit de puissance260 A à <40 °C - 1 min pour circuit de puissance

• calibre du fusible à associer : 125 A gG à <= 690 V coordination type 1 pour circuit de puissance125 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 1,5 mOhm - Ith 80 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 690 V se conformer à IEC 60947-4-1

• durée de vie électrique : 1,4 Mcycles 80 A AC-1 à Ue <= 440 V

• puissance dissipée par pôle : 9,6 W AC-1

• Front cover : Sans

• Support de montage : RailPlatine

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : ULCCCGLLROS (Lloyds register of shipping)GOSTCSARINABVDNV

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?35 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?25 mm²rigide sans extrémité de câble

• couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 8 N.m - sur borniers à vis-étrier - câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m - sur borniers à vis-étrier - câble 1?25 mm² hexagonal 4 mm

• Temps de fonctionnement : 4?19 ms ouverture12?26 ms fermeture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 6 Mcycles

• vitesse de commande maxi : 3600 cyc/h à <60 °C

• Complémentaires technologie bobine : Sans module d'antiparasitage intégré

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• puissance d'appel en VA : 140 VA 60 Hz cos phi 0,75 (à 20 °C)160 VA 50 Hz cos phi 0,75 (à 20 °C)

• consommation moyenne au maintien en VA : 13 VA 60 Hz cos phi 0,3 (à 20 °C)15 VA 50 Hz cos phi 0,3 (à 20 °C)

• dissipation thermique : 4?5 W à 50/60 Hz
