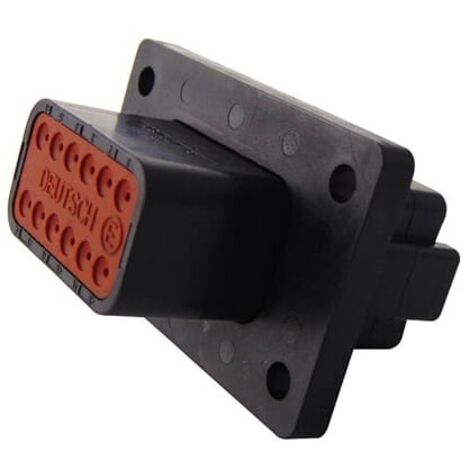

Connecteur Series DT Femelle 12 Voies du panneau CL06 noir
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Code Producteur: DT04-12PA-C06
Producteur: Deutsch
Vendu au pièce
Le connecteur femelle à 12 voies de la série DT est conçu pour les applications électriques dans les environnements industriels et automobiles nécessitant une grande résistance, une étanchéité et une fiabilité à long terme.
Fonctionnement
Chaque borne est insérée de manière sûre dans le corps en thermoplastique haute performance, tandis qu’un joint en silicone assure l’étanchéité une fois accouplé au connecteur mâle correspondant (DT06-12SA).
Le système de verrouillage à encliquetage garantit une connexion sûre entre les deux parties, évitant les déconnexions accidentelles dues aux vibrations ou aux chocs mécaniques.
Le modèle CL06 est une version idéale pour une installation sur panneaux ou structures fixes, où le connecteur doit être solidement fixé et facilement accessible pour la maintenance.
Principaux avantages
- 1) Étanchéité : indice de protection IP68, totalement résistant à la poussière, à l’eau et aux contaminants.
- 2) Matériaux résistants : corps en thermoplastique renforcé, insensible aux chocs, vibrations et agents chimiques.
- 3) Polyvalence : convient aux systèmes de signal et de puissance, jusqu’à 13 A par contact.
- 4) Facilité de montage : les bornes peuvent être serties et insérées facilement sans outils spéciaux.
Applications typiques
- 1) Véhicules industriels, agricoles et de chantier : connexions pour capteurs, actionneurs, unités de commande, éclairage et systèmes embarqués.
- 2) Machines de construction et équipements lourds : câblages exposés à la poussière, à la boue et aux vibrations continues.
- 3) Environnements marins et tout-terrain : systèmes exposés aux éclaboussures d’eau ou aux substances corrosives.
- 4) Automatisation industrielle : connexions dans les machines, robots et dispositifs de commande.
Caractéristiques techniques
- Série : DT - CL06
- Nombre de rangées : 2
- Nombre de pôles : 12 broches
- Section du câble : 20 - 14 AWG
- Genre : femelle à montage sur panneau
- Pas des contacts : 4,5 mm
- Tension nominale : 250 V
- Courant nominal : 13 A
- Matériau : thermoplastique
- Couleur : noir
- Indice de protection : IP68
- Température de fonctionnement : -55 / +125 °C
- Montage : sur panneau
Scheda Tecnica
Type de produit: Corps du connecteur
Serie: DT
Ampérage: 13A
Matériel: PA (Polyamide, Nylon)
Couleur: Noir
Température de fonctionnement: -55°C à +125°C
Voltage: 250V
Montage: Sur panneau
Genre: Femelle
Nombre de pôles: 12
Nombre de rangées: 2
Pas:
Orientation: 180°
Caractéristiques
- MarqueDEUTSCH
- Quantité par pack1
- Configuration raccordFemelle
- Indice de protectionIP68
- Intensité courant13 A
- Poids9.7 g
- Tension électrique250 V
- Type de port connectiqueConnexion
- Réf. ManoManoME93659837
- MMID106746618497
- Réf. fabricantDT04-12PA-CL06
