Informations produit

Description

Description générale

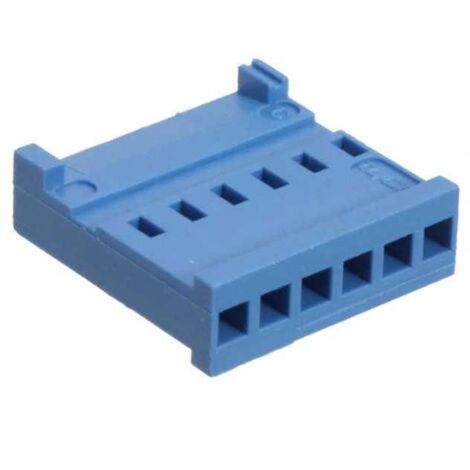

Le connecteur HE14 femelle 6 voies est conçu pour des applications de signal dans divers environnements. Fabriqué par TE Connectivity, ce connecteur est idéal pour des connexions fiables et durables. Il est vendu par quantités de 5 pièces, permettant une flexibilité dans les achats.

Spécifications techniques

Type de produit: Corps du connecteur

Série: HE14

Matériau: PBT (Polytéréphtalate de butylène)

Couleur: Bleu

Température de fonctionnement: -55°C à +125°C

Dimensions: 15,24 x 5,08 x 15,00 mm (L x l x H)

Nombre de pôles: 6

Nombre de rangées: 1

Pas: 2,54 mm

Orientation: 180°

Amperage: 3A

Flammabilité: UL 94V-0

Type de contact: Femelle

Type de connexion: Inline

Hauteur du connecteur: 15 mm

Longueur du connecteur: 15,24 mm

Espacement entre rangées: 2,54 mm

Plage de température de fonctionnement: -55 – 125 °C

Compatibilité et accessoires

Compatible avec des fils de taille: 0,08 – 0,22 mm² (AWG 28 – 24)

Méthode de terminaison: Crimpage par dénudage d'isolation (IDC)

Installation

Montage: Sur câble

Rétention de montage PCB: Sans

Rétention de montage de panneau: Sans

Rétention de mise en tension: Avec

Utilisation

Ce connecteur est principalement utilisé pour établir des connexions de signal dans des applications électroniques, offrant une solution fiable pour le câblage.

Autres informations

Non scellable

Évaluation de la flammabilité: UL 94V-0

Évaluation Glow Wire: Standard Part - Not Glow Wire

Caractéristiques

Longueur
1.52 cm
Hauteur
1.5 cm
Poids
41.5 g
Tension électrique
94 V
Intensité courant
3 A

Connecteur HE14 femelle 6 Voies
