Description générale

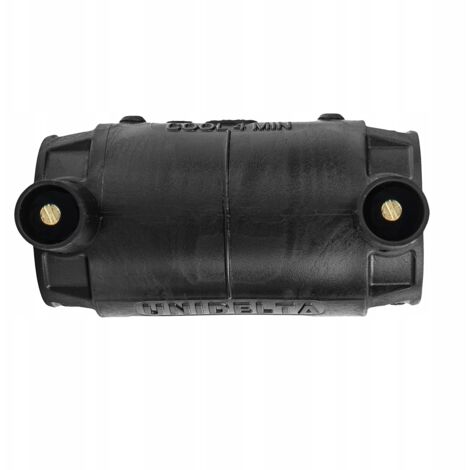

Le connecteur électrofusionnel à manchon PE de 25 mm en PE100 SDR11 est conçu pour raccorder des tuyaux en polyéthylène, permettant le transport de gaz jusqu'à une pression de 10 bar et d'eau potable ou de liquides jusqu'à 16 bar. Grâce à la qualité des matières premières, ces raccords sont résistants à de nombreux agents chimiques et aux rayons UV.
Les principales applications incluent les canalisations de gaz inflammables, les systèmes d’adduction d’eau, les systèmes de protection incendie, les réseaux d’assainissement, les installations industrielles, l’irrigation et les conduits de câbles.
Spécifications techniques
- Tension de soudage : 40 V
- Connexions électriques : Ø 4,0 mm
- Dimensions : (L) 82 mm, (Z) 54 mm, (P) 25 x 25 mm, (P) 81 mm, (Z) 63 mm, (P) 32 x 32 mm, (P) 89 mm, (Z) 71 mm, (P) 40 x 40 mm, (P) 99 mm, (Z) 80 mm, (D) 50 x 50 mm, (L) 104 mm, (Z) 100 mm, (D) 63 x 63 mm, (L) 123 mm, (Z) 113 mm, (D) 75 x 75 mm, (L) 124 mm, (Z) 123 mm, (D) 90 x 90 mm, (L) 144 mm, (Z) 144 mm, (D) 110 x 110 mm, (L) 155 mm, (Z) 166 mm, (D) 125 x 125 mm, (Z) 171 mm, (Z) 202 mm, (D) 160 x 160 mm
Compatibilité et accessoires
Compatible avec les tuyaux en polyéthylène haute densité PE80 et PE100. Les raccords peuvent être utilisés avec des tubes présentant les caractéristiques suivantes :
- SDR ≤ pour tous les diamètres
- SDR = 17 pour les diamètres > 32 mm
- SDR = 26 pour les diamètres > 125 mm
Installation
Les tuyaux et raccords en polyéthylène peuvent être soudés à l'aide de la méthode de soudage par électrofusion ou par bout à bout. Il est essentiel de suivre une procédure bien établie, tenant compte de la compatibilité des différents matériaux.
Utilisation
Les raccords électrosoudables Unidelta sont utilisés pour établir des connexions fiables dans divers systèmes de tuyauterie, garantissant une étanchéité et une résistance aux pressions élevées.
Autres informations
Chaque pièce est marquée avec un code-barres pour lecture optique, le diamètre nominal, le temps de soudage et le temps de refroidissement.
