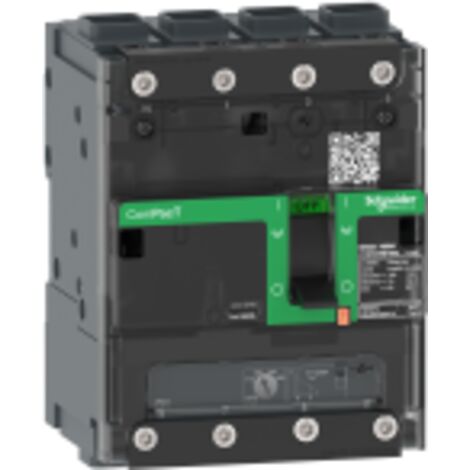

Disjoncteur thermomagnétique SCHNEIDER 125A 4P 50kA TMD

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Le disjoncteur NSXm160N de la gamme ComPacT est conçu pour les courants supérieurs à 0,1 A. Doté de 4 pôles et d'un pouvoir de coupure de 50 kA, il offre une protection thermomagnétique. Idéal pour les applications sur réseaux CA, il supporte un courant nominal de 125 A et une tension de 690 V.Le disjoncteur NSXm160N 50 kA AC 4P4R 125 A TMD ELINK fait partie de la nouvelle génération de la gamme ComPacT, et plus précisément du modèle ComPact NSX DC. Conçu pour les applications de courant supérieur à 0,1 A, il offre une solution robuste et fiable pour la protection des circuits électriques. De conception compacte et efficace, le NSXm160N dispose de 4 pôles et d'une position neutre à gauche. Son courant nominal est de 125 A à 40 °C et il peut fonctionner sous des tensions allant jusqu'à 690 V AC à 50/60 Hz. Ce disjoncteur possède un pouvoir de coupure de 90 kA Icu à 220–240 V et de 50 kA Icu à 380–415 V et 440 V, garantissant une protection efficace en cas de surcharge. Parmi ses caractéristiques techniques : Durabilité mécanique : 20 000 cycles ; Durabilité électrique : 10 000 cycles à 440 V ; Température de fonctionnement : -25 à 70 °C ; Indice de protection : IP40 ; Connexions : 2,5 à 70 mm² flexibles et 2,5 à 95 mm² rigides. Type de commande : Levier. Unité de commande : TM-D avec technologie thermomagnétique. Position de montage : Horizontale et verticale. Poids : 1,42 kg. Couleur : Gris (RAL 7016). Ce disjoncteur est idéal pour les applications industrielles exigeant un haut niveau de sécurité et de fiabilité dans la protection des circuits électriques.

Caractéristiques

  • Marque
    SCHNEIDER
  • Intensité courant
    125 A
  • Fonction du disjoncteur
    Unipolaire
  • Hauteur
    137 mm
  • Indice de protection
    IP40
  • Matières
    Métal
  • Nombre de pôle(s)
    4
  • Poids
    1420 g
  • Pouvoir de coupure
    50 kA
  • Réseau électrique
    Monophasé
  • Type de connecteur
    Bipolaire
  • Type de disjoncteur
    Coupe circuit
  • Réf. ManoMano
    ME67788878
  • MMID
    254293002982
  • Réf. fabricant
    3606481991447
  • EAN
    3606481991447

Questions fréquentes

Ce dispositif a une capacité de coupure de 50 kA, ce qui le rend idéal pour une utilisation dans des environnements industriels et commerciaux.

Le seuil long retard est réglable dans une plage de 0,7 à 1 fois l'intensité nominale, tandis que le seuil instantané est fixe avec une valeur de 1250 A.

L'endurance mécanique est de 20 000 cycles, et la durée de vie électrique est de 20 000 cycles à 440 V In, et jusqu'à 210 000 cycles à 440 V In.

Réponses générées par IA à partir des informations vendeur
