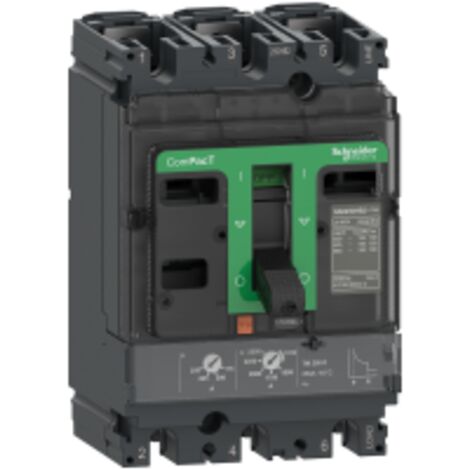

ComPacT NSX250F - disjoncteur - TM-D 200A - 3P3D - 36kA - montage fixe - C25F3TM200

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 200 A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et peut être installé à la fois horizontalement et verticalement.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Dimensions : 105 mm (largeur) x 161 mm (hauteur) x 86 mm (profondeur)
  • Poids : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Calibre du déclencheur : 200 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (plage de 0,7 à 1 x In)
  • Type de réglage du seuil instantané (Ii) : Réglable (plage de 5 à 10 x In)
  • Type de protection : Surcharge (thermique) et court-circuit (magnétique)
  • Protection différentielle : Sans
  • Nombre d'emplacements : 5 slots
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      200 A
    • Quantité par pack
      1
    • Fonction du disjoncteur
      Bipolaire
    • Fréquence
      50 Hz
    • Indice de protection
      IP40
    • Largeur
      105 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      36 kA
    • Réseau électrique
      Monophasé
    • Tension électrique
      380 V
    • Type de connecteur
      Triphasé
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67788802
    • MMID
      787417320706
    • Réf. fabricant
      3606481997135
    • EAN
      3606481997135

    Questions fréquentes

    Cet appareil a une capacité de coupure de 200 A et est recommandé pour une utilisation dans des environnements industriels et commerciaux, offrant une protection contre les surcharges et les courts-circuits.

    Le seuil long retard peut être réglé dans une plage de 0,7 à 1 fois l'intensité nominale, tandis que le seuil instantané est réglable entre 5 et 10 fois l'intensité nominale.

    Les dimensions de cet équipement sont de 105 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,4 kg.

    Réponses générées par IA à partir des informations vendeur
