Description générale

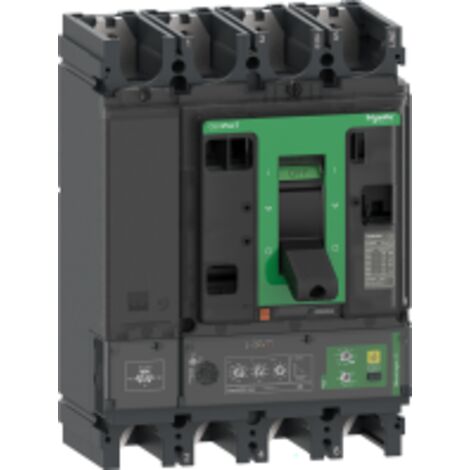

Le ComPacT NSX250F est un disjoncteur Vigi équipé de la technologie MicroLogic 4.2, offrant une protection fiable avec un courant nominal de 100A et une capacité de coupure de 36kA. Ce modèle est conçu pour un montage fixe et est adapté à des installations électriques variées.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA, 36 kA à 380/415 V CA, 30 kA à 440 V CA, 22 kA à 500 V CA, 28 kA à 525 V CA, 8 kA à 660/690 V CA
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In, 21 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
- Puissance dissipée par pôle : 4 W
- Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
- Poids : 2,8 kg
Compatibilité et accessoires
- Code de compatibilité : NSX250
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
- Pas de raccordement : 35 mm
Utilisation
- Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle intégrée
- Calibre du déclencheur : 100 A à 40 °C
- Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40 à 100 A
- Réglage de la temporisation : Fixe, avec plage de 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
- Réglage de protection du neutre : 0,5 x Ir, 1 x Ir, ou aucune protection
- Type de réglage du capteur instantané (Isd) : Réglable, plage de 1,5 à 10 x Ir
- Plage de réglage du seuil instantané (Ii) : Fixe, 1500 A
- Type de réglage de sensibilité différentielle : Réglable, plage de 30 mA à 5 A
Autres informations
- Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
- Zone de verrouillage sélectif logique ZSI : Sans
- Nombre d'emplacements : 5 slots
