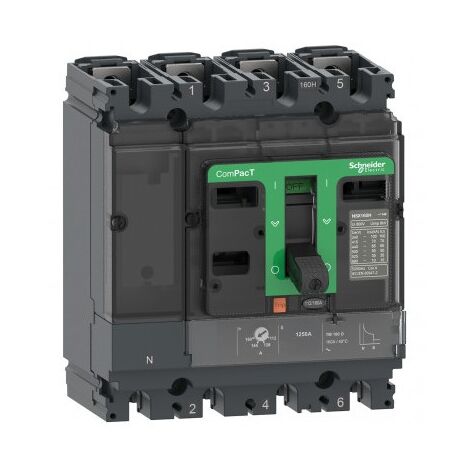

SCHNEIDER C16H4TM125 ComPacT NSX160H disjoncteur TM-D 125A 70kA 4P4D montage fixe

Vendu par AVB Negoce et 2 autres marchands

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur SCHNEIDER C16H4TM125 ComPacT NSX160H est un dispositif de distribution conçu pour assurer la protection contre les surcharges et les courts-circuits. Avec un calibre de 125 A et une performance de 70 kA, il est adapté pour une utilisation dans des installations électriques à 415 V CA, fonctionnant à des fréquences de 50/60 Hz. Ce modèle est monté de manière fixe et peut être installé horizontalement ou verticalement.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 30 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 40 000 cycles
  • Durée de vie électrique : 40 000 cycles à 440 V In, 22 000 cycles à 440 V In, 15 000 cycles à 690 V In
  • Puissance dissipée par pôle : 10,78 W
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,6 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX160
  • Installation

  • Montage fixe avec plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm
  • Utilisation

  • Protection contre les surcharges (thermique)
  • Protection contre les courts-circuits (magnétique)
  • Réglage du seuil long retard (Ir) : Réglable de 0,7 à 1 x In
  • Temporisation long retard : 120 à 400 s à 1,5 x In, 15 s à 6 x Ir
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Seuil instantané (Ii) : Fixe à 1250 A
  • Protection différentielle : Sans
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      14 cm
    • Hauteur
      161 mm
    • Poids
      200 g
    • Tension électrique
      415 V

    Questions fréquentes

    Le pouvoir de coupure de service est de 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 30 kA à 525 V CA, et 10 kA à 660/690 V CA.

    La durée de vie électrique est de 40 000 cycles à 440 V In, 22 000 cycles à 690 V In, et 15 000 cycles à 690 V In.

    Le seuil long retard (Ir) est réglable de 0,7 à 1 x In, avec une temporisation de 120 à 400 s à 1,5 x In et 15 s à 6 x Ir.
