Informations produit
Description

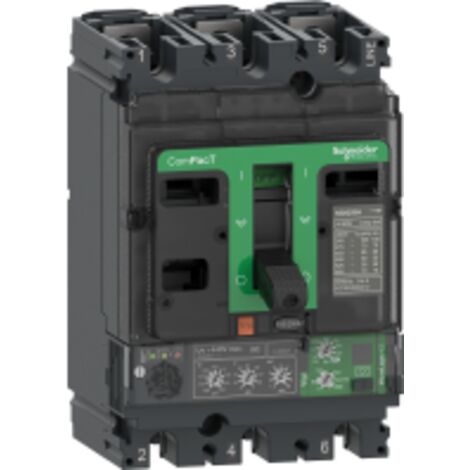

Disjoncteur différentiel ComPact NSX160B 160A déclencheur MicroLogic Vigi 4.2 intégré
Ce disjoncteur industriel est fabriqué par Schneider Electric. La référence C16F34V160 fait partie de la gamme ComPact NSX. Ce disjoncteur ComPacT NSX intègre un déclencheur électronique MicroLogic faisant office de protection différentielle. Adapté aux applications industrielles et tertiaires, ce disjoncteur différentiel sécurise les installations contre les défauts électriques (surcharges, courts-circuits, déséquilibres) tout en optimisant la gestion énergétique. Compatible avec les tableaux de distribution, il répond aux normes CEI 60947
Le raccordement de ce produit est réalisé au niveau de l'épanouisseur monobloc en partie haute du disjoncteur. Des accessoires (borne, prises arrières, plages ...) pour effectuer un raccordement adapté à votre installation sont commandables séparément.
De calibre 160A, la référence NSX160B C16F34V160 assure un pouvoir de coupure de 36kA à une tension de 415Vca selon la norme CEI 60947-2. Ce produit peut être installé sur un circuit de tension 440V.
La commande de ce dispositif de protection se fait par le maneton positionné en façade du disjoncteur.
Ce disjoncteur électrique compact est un disjoncteur 3 pôles. Les 3 phases sont protégées.
La réf C16F34V160 dispose d'un déclencheur MicroLogic Vigi 4.2. Il occupe 6 modules dans votre tableau électrique.
Les points clés du disjoncteur NSX160B 160A C16F34V160 Schneider Electric
- Calibre : 160A
- Pouvoir de coupure : 36kA à 415Vca selon la norme CEI 60947-2
- Polarité : 3P 3d
- Déclencheur : MicroLogic Vigi 4.2
- Encombrement : 6 modules
- Garantie : 18 mois
ComPacT Nouvelle Génération : le nouveau visage de la technologie des disjoncteurs connectés
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant160 A
- MatièresPlastique
- Nombre de pôle(s)3
- Poids200 g
- Pouvoir de coupure36 kA
- Réf. ManoManoME67791165
- MMID819007760258
- Réf. fabricant3606481993410
- EAN3606481993410
Questions fréquentes
Quelle est la plage de réglage pour le seuil de surcharge sur ce dispositif ?
Le seuil de surcharge est réglable sur 9 positions, avec une plage de réglage de 63 à 160 A.
Quelles sont les spécifications de la protection différentielle intégrée ?
La protection différentielle intégrée est de classe A, avec une plage de réglage de sensibilité de 30 mA à 5 A.
Quel est le pouvoir de coupure de ce dispositif à différentes tensions ?
Le pouvoir de coupure est de 85 kA à 220/240 V CA, 36 kA à 380/415 V CA, 30 kA à 440 V CA, 22 kA à 500 V CA, 28 kA à 525 V CA, et 8 kA à 660/690 V CA.
