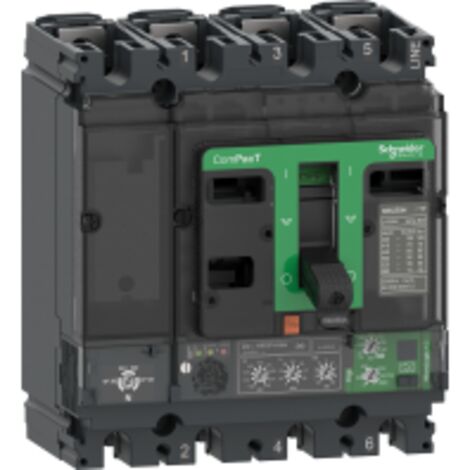

ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 100A - 4P4D - 25kA - fixe - C16B44V100
Vendu par By Elec
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Complémentaires[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-215 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 40000 cycleDurée de vie électrique : 40000 cycle à 440 V In/220000 cycle à 440 V In15000 cycle à 690 V In/27500 cycle à 690 V Inpuissance dissipée par pôle : 4,8 W N4,8 W L1 et L33,9 W L2Support de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : Façade"Pas" de raccordement : 35 mmType de protection : pour protection surcharge (long retard) pour protection court retard avec retard fixe pour protection instantanée contre court-circuit pour protection différentielleCalibre du déclencheur : 100 A à 40 °CType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 40...100 AType de réglage de la temporisation : Fixe[tr] plage de réglage de temporisation long retard : 400 s à 1,5 x Ir16 s à 6 x Ir11 s à 7,2 x IrRéglage de protection du neutre : 0,5 x Ir (3d + N/2)1 x Ir (4d)Aucune protection (3d)Mémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable[Isd] plage de réglage du seuil court retard : 1,5...10 x IrType de réglage de retard instantané : Fixe[tsd] gamme de réglage de la temporisation courte : 0,02 sType de réglage du seuil instantané (Ii) : FixePlage de réglage du seuil instantané : 1500 AProtection différentielle : IntégréeType : Classe AType de réglage de sensibilité différentielle : Réglable[Idn] plage de réglage du seuil de sensibilité différentielle : 30 mA100 mA300 mA500 mA1 A3 A5 AMode opératoire : Off utilisation de l'interrupteur rotatif IΔnType de réglage de la temporisation protection différentielle : Réglable[Δt] réglage de temporisation protection différentielle : 0 ms60 ms150 ms500 ms1 sZone de verrouillage sélectif logique ZSI : SansNombre d'emplacements : 5 slot(s)Signalisation locale : pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurcharge DEL 90 % Ir (orange)Largeur : 140 mmHauteur : 161 mmProfondeur : 86 mmPoids du produit : 2,6 kgCode de compatibilité : NSX160
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant100 A
- Garantie3 an(s)
- Courbe de déclenchementC
- Fonction du disjoncteurDifférentiel
- Hauteur161 mm
- Indice de protectionIP40
- Intensité nominaleAC
- Largeur140 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de pôle(s)4
- Poids2600 g
- Pouvoir de coupure25 kA
- Profondeur86 mm
- Temporisation1 s
- Tension électrique500 V
- Type de connecteurBipolaire
- Type de connexionÀ vis
- Type de disjoncteurCoupe circuit
- Type de port connectiqueDIN
- Type d'interrupteur différentielA
- Réf. ManoManoME67791212
- MMID923977247370
- Réf. fabricant3606481993335
- EAN3606481993335
Questions fréquentes
La capacité de coupure de ce disjoncteur est de 25 kA à 380/415 V CA.
L'endurance mécanique de cet appareil est de 40 000 cycles.
Le raccordement amont et aval se fait par la façade, avec un pas de raccordement de 35 mm.
Réponses générées par IA à partir des informations vendeur
