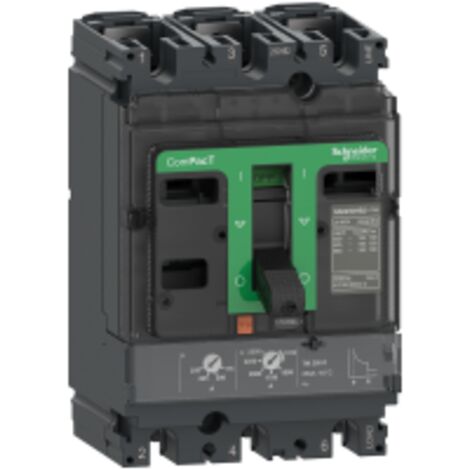

ComPacT NSX100N - disjoncteur - TM-D 25A - 3P3D - 50kA - montage fixe - C10N3TM025

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro
Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716HAGER
8 options

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732HAGER
8 options

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

640
Livraison gratuite
Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410SCHNEIDER ELECTRIC
12 options

Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410

253
Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420

253
64,63€
Schneider Electric – Disjoncteur tétrapolaire 32A courbe C – Intensité 32A – 4P – 50/60Hz – A9F77432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 32A courbe C – Intensité 32A – 4P – 50/60Hz – A9F77432

253
62,76€
Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – 4 pôles – 6000A pouvoir de coupure – Connexion rapide sans vis – A9F77440SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – 4 pôles – 6000A pouvoir de coupure – Connexion rapide sans vis – A9F77440

253
Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuitSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuit

253
Livraison gratuite
DisjoncteurSCHNEIDER ELECTRIC
12 options

Disjoncteur

253
Livraison gratuite
Hager – Disjoncteur unipolaire 1P+N 3kA courbe C – 1 module – Pour installation jusqu'à 60°C – Tension 230/240VHAGER
8 options

Hager – Disjoncteur unipolaire 1P+N 3kA courbe C – 1 module – Pour installation jusqu'à 60°C – Tension 230/240V

640
62,07€
Schneider Electric – Disjoncteur unipolaire 6A – Courbe C – Embrochable – Pouvoir de coupure 3kA – Installation électrique logementSCHNEIDER ELECTRIC
7 options

Schneider Electric – Disjoncteur unipolaire 6A – Courbe C – Embrochable – Pouvoir de coupure 3kA – Installation électrique logement

213
Livraison gratuite
Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432

253
Schneider Electric – Disjoncteur unipolaire 16A courbe C – Embrochable pour installation électrique – 3kA – R9EFC616SCHNEIDER ELECTRIC
7 options

Schneider Electric – Disjoncteur unipolaire 16A courbe C – Embrochable pour installation électrique – 3kA – R9EFC616

213
Livraison gratuite
Schneider Electric – Disjoncteur unipolaire 25A courbe C – 1P+N – Installation rapide avec connexions automatiques – R9EFC625SCHNEIDER ELECTRIC
7 options

Schneider Electric – Disjoncteur unipolaire 25A courbe C – 1P+N – Installation rapide avec connexions automatiques – R9EFC625

213
Livraison gratuite
Schneider Electric – Disjoncteur bipolaire 4P 16A courbe C – Protection 10kA – Installation rail DIN – A9F77416SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 4P 16A courbe C – Protection 10kA – Installation rail DIN – A9F77416

253
69,38€
Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

253
Schneider Electric – Disjoncteur tétrapolaire 63A A9F75416 – Courbe D – Rail DIN – Protection 6000A contre courts-circuits et surintensitésSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 63A A9F75416 – Courbe D – Rail DIN – Protection 6000A contre courts-circuits et surintensités

253
Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnellesSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnelles

253
Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mmSCHNEIDER ELECTRIC
12 options

Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mm

253
38,40€
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720HAGER
8 options

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

640
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 25 A et une capacité de coupure de 50 kA, il est adapté pour une utilisation dans des environnements variés. Ce disjoncteur est monté de manière fixe et peut être installé à la fois en position horizontale et verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, conforme à CEI 60947
  • Pouvoir assigné de coupure de service : 250 kA à 380/415 V CA, conforme à CEI 60947
  • Pouvoir assigné de coupure de service : 236 kA à 440 V CA, conforme à CEI 60947
  • Pouvoir assigné de coupure de service : 235 kA à 500 V CA, conforme à CEI 60947
  • Pouvoir assigné de coupure de service : 210 kA à 525 V CA, conforme à CEI 60947
  • Pouvoir assigné de coupure de service : 210 kA à 660/690 V CA, conforme à CEI 60947
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 4,01 W
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,05 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slots

    • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm

    • Utilisation

  • Type de protection : Protection contre surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 25 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe, plage de 120 à 400 s à 1,5 x In, 15 s à 6 x Ir
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de 300 A
  • Protection différentielle : Sans

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      25 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Indice de protection
      IP20
    • Largeur
      105 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      2050 g
    • Pouvoir de coupure
      50 kA
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME71946597
    • MMID
      168597640166
    • Réf. fabricant
      C10N3TM025
    • EAN
      3606481997722

    Questions fréquentes

    Cet appareil a une capacité de coupure de 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 236 kA à 440 V CA, 235 kA à 500 V CA, 210 kA à 525 V CA, et 210 kA à 660/690 V CA.

    Cet équipement offre une protection contre les surcharges thermiques et les courts-circuits magnétiques.

    Le réglage du seuil long retard est réglable, avec une plage de 0,7 à 1 fois l'intensité nominale.

    Réponses générées par IA à partir des informations vendeur
