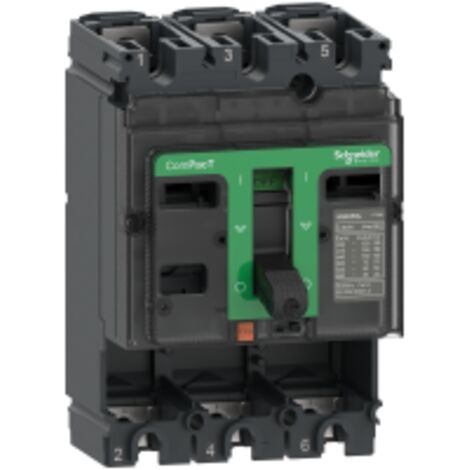

Cadre de base SCHNEIDER, pouvoir de coupure 50 kA, courant 100 A, 3 pôles, IP40

194,75€
Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Le bloc de coupure NSX100N 50kA AC 3P 100A de la gamme ComPacT est un châssis de base conçu pour les courants supérieurs à 0,1 A. Il offre une capacité de coupure jusqu'à 90 kA et convient aux environnements jusqu'à 70 °C.Le disjoncteur NSX100N 50 kA AC triphasé 100 A est un appareil de nouvelle génération de la gamme ComPacT, conçu pour offrir des performances exceptionnelles dans les applications avec des courants supérieurs à 0,1 A. Ce châssis de base, appartenant à la série ComPact NSX400...630, se distingue par sa robustesse et sa fiabilité dans les environnements industriels exigeants. Avec un courant nominal de 100 A à 40 °C et une tension de fonctionnement nominale jusqu'à 690 V AC à 50/60 Hz, le NSX100N est idéal pour une grande variété d'applications électriques. Son pouvoir de coupure est remarquable, atteignant 90 kA à 220/240 V CA et 50 kA à 415 V CA, assurant une protection efficace contre les surcharges et les courts-circuits. Ce dispositif est doté d'une commande à levier et d'une conception à montage fixe, facilitant son intégration dans les systèmes électriques. De plus, sa durabilité mécanique est de 50 000 cycles, tandis que sa durabilité électrique varie entre 10 000 et 50 000 cycles, selon la tension de fonctionnement. Nombre de pôles : 3P. Pouvoir de coupure : 10 kA à 600 V CA, 50 kA à 480 V CA. Durabilité mécanique : 50 000 cycles. Durabilité électrique : 10 000 cycles à 690 V CA. Indice de protection : IP40 Température de fonctionnement : -25…70 °C Certifications : UL, CSA Dimensions : 105 mm (largeur) x 161 mm (hauteur) x 86 mm (profondeur) Type de montage : Plaque arrière Connexions : Avant et arrière

Caractéristiques

  • Marque
    SCHNEIDER
  • Longueur
    8.6 cm
  • Largeur
    105 mm
  • Hauteur
    161 mm
  • Profondeur
    86 mm

Impact environnemental

  • Origine
    Fabriqué en Pologne

Questions fréquentes

Ce dispositif offre une puissance de coupure élevée de 50kA, ce qui le rend adapté pour des installations industrielles et commerciales où la sécurité électrique est primordiale. Cette capacité permet de protéger efficacement les circuits contre les surcharges et les courts-circuits.

La durée de vie mécanique est de 50 000 cycles, tandis que la durée de vie électrique varie de 10 000 cycles à 690 V CA à 20 000 cycles à 690 V CA (In/2) et jusqu'à 30 000 cycles à 440 V CA (In). Ces spécifications garantissent une utilisation prolongée et fiable dans des conditions normales.

Les raccordements amont et aval se font par la façade, ce qui facilite l'installation dans des espaces restreints. Le 'pas' de raccordement est de 35 mm, ce qui doit être pris en compte lors de la planification de l'installation.

Réponses générées par IA à partir des informations vendeur
