Description générale

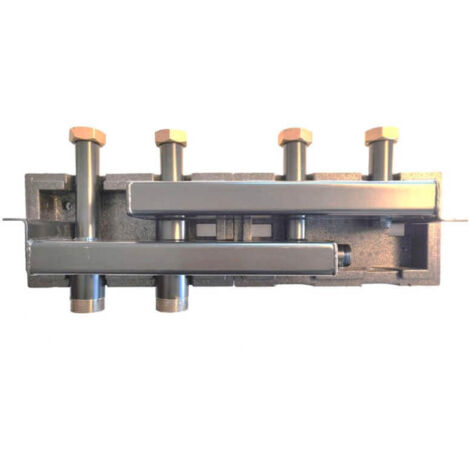

Le collecteur pour module hydraulique de la Gamme ECO FCS est conçu pour optimiser le chauffage dans les installations hydrauliques. Il est composé de plusieurs éléments essentiels pour assurer un fonctionnement efficace et fiable.Spécifications techniques
- Dimensions (sans protection) : 548 x 250 x 140 mm
- Dimensions (avec protection) : 605 x 250 x 195 mm
- Raccordement de l'installation : GW 5/4"
- Raccordement vers la chaudière : GZ 1"1/2
- Raccordement latéral : GZ 1"
- Flux : 3 m³/h
- Puissance de chauffe : max. 70 kW
- Température max. d'alimentation : 90°C
- Pression de fonctionnement : 3 bars
- Espacement des supports de montage : 520 mm
- Empattement du côté de l'installation : 125 mm
- Empattement du côté de la chaudière : 125 mm
- Matériau d'isolation : 25 mm épaisseur EPP
- Matériau du collecteur : Laiton et acier
Compatibilité et accessoires
- Écrou 5/4"
- Collecteur d'entrée
- Collecteur de sortie
- Retour GZ 1"1/2
- Entrée GZ 1"1/2
- Raccordement de séparation hydraulique
- Support du collecteur
- Isolation EPP
