Description générale

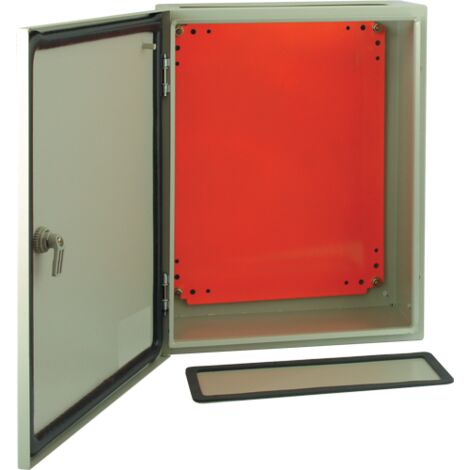

Ce coffret métallique étanche IP65, orienté en hauteur, mesure 300 mm de haut, 250 mm de large et 150 mm de profondeur. Il est idéal pour un appareillage réparti sur deux niveaux, câblé sur la plaque en acier galvanisé fournie. Monobloc, en métal de 1 mm, il se fixe au mur et se ferme par une porte pleine réversible à serrure triangulaire.Spécifications techniques
- Hauteur x largeur x profondeur : 300 x 250 x 150 mm
- Protection : IP65
- Tenue aux chocs : IK10
- Construction : métal monobloc de 1 mm
- Porte : pleine, réversible
- Serrure : 1 serrure triangulaire
- Plaque : acier galvanisé, comprise
- Classe électrique : classe 1
- Tenue aux UV : oui
- Durée de garantie : 2 ans
Compatibilité et accessoires
Le coffret ne comporte ni rail DIN ni bornier de terre, ces éléments doivent être prévus séparément selon l'installation. Le passage des câbles doit également être anticipé pour maintenir l'indice de protection IP65.
Installation
La fixation est murale, le coffret venant en saillie de la paroi. Il est important de bien dimensionner les presse-étoupes pour chaque entrée selon le diamètre du câble.
Utilisation
Ce coffret est pratique dans plusieurs situations, notamment :
- coffret de commande placé près d'une machine en atelier
- protection d'un départ secondaire dans un local technique
- automatisme simple : relais, minuterie ou petit contrôleur
La plaque galvanisée fournie permet d'assembler l'équipement avant de refermer le coffret.
Autres informations
Ce coffret est conçu pour résister aux impacts (IK10) et est adapté pour une utilisation en extérieur grâce à sa tenue aux UV.
