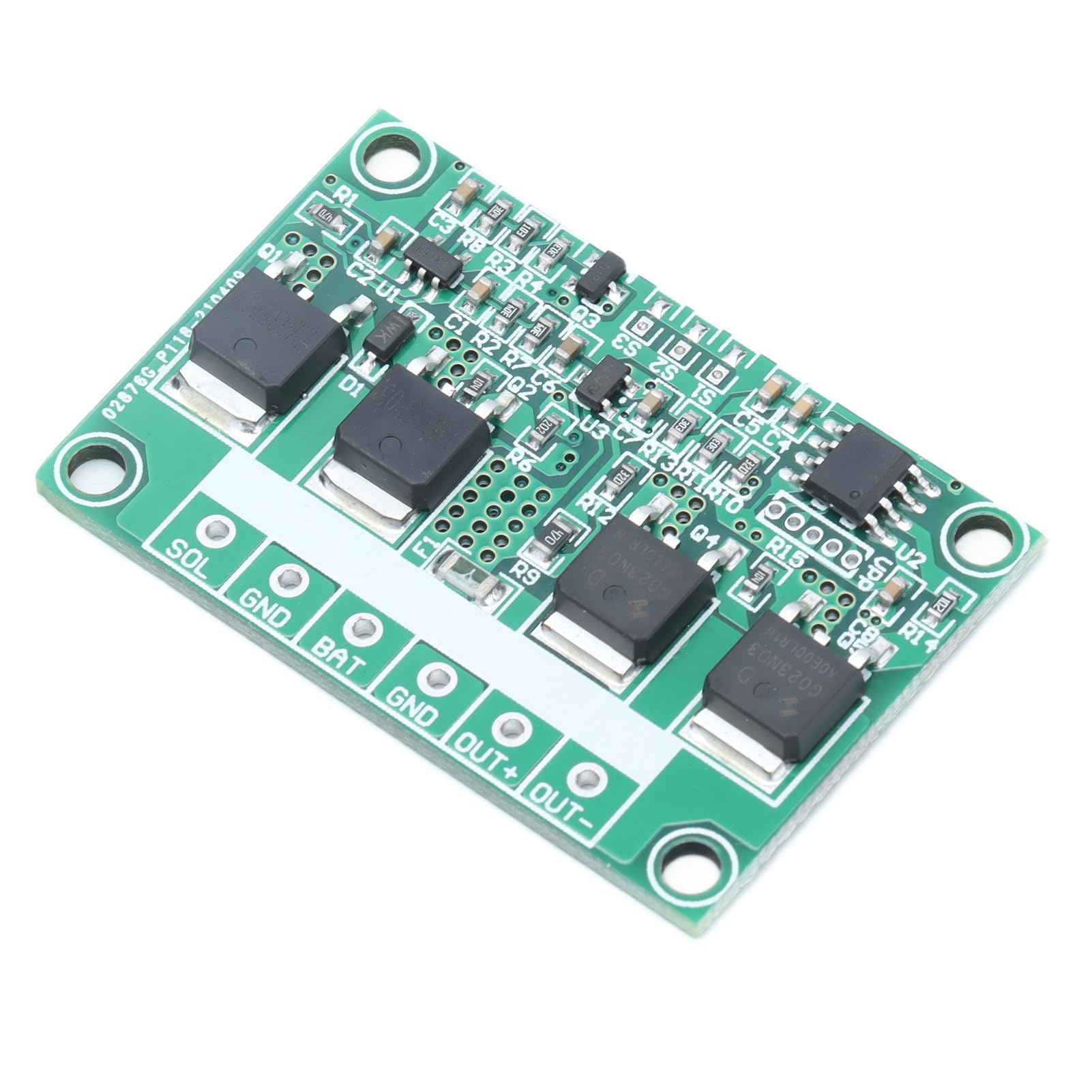

Circuit imprimé lampe solaire – contrôleur 3.7V/7.4V/11.1V 10A – avertissement – extérieur / jardin / cour

1. Matériau de haute qualité, il utilise un matériau PCB durable, solide et stable, difficile à endommager, de bonnes performances et a une longue durée de vie.
2. Conception réglable, il peut ajuster la luminosité de la lampe solaire en fonction des besoins et peut être appliqué à différentes scènes et situations.
3. Conception multi-contrle, il peut être une synchronisation télécommandée, facile à utiliser, un gain de temps et une économie d'énergie, vous permettant de vivre une vie intelligente faite maison.
4. Conception compacte, il a de multiples fonctions, de petite taille, léger et portable, facile à transporter et à ranger, des performances stables et ne prendra pas de place supplémentaire.
5. Cycle automatique, il peut être automatiquement chargé pendant la journée, peut être éclairé la nuit, le cycle automatique, sans intervention manuelle, est une bonne aide pour contrler les lumières.

Spécification:

Type d'article : module de contrle de la lumière solaire.
Poids : env. 13g / 0,5oz
Matériel: PCB
Tension de batterie compatible: 3,2V-18V
Courant de charge haute puissance : ≤ 10 A.
Courant de décharge haute puissance: ≤10A
Alimentation: prise en charge solaire/non solaire
Style d'éclairage: 4 types de clignotement, lumière constante, clignotement en rafale et contre-clignotement
Spécifications de la batterie : il peut être utilisé avec du lithium fer, du lithium plomb acide et d'autres batteries.
Options de contrle: prise en charge de la sélection du contrle de la lumière/du contrle de la non-lumière
Fonction anti-reflux du tube MOS:Support
Consommation d'énergie: faible
Taille du produit : env. 45x30mm / 1,8x1,2 pouces
Situations applicables : il peut être utilisé comme éclairage paysager solaire, feux d'avertissement solaires, lampadaires solaires, feux clignotants solaires, panneaux de signalisation solaires, panneaux de guidage solaires et systèmes de surveillance solaire, etc. Vous pouvez utiliser un adaptateur pour remplacer la batterie, et il peut également être utilisé dans des situations d'alimentation en énergie non solaire.
Comment utiliser:
Méthode de contrle : contrle de la lumière (une fois connectée au panneau solaire, la lumière n'est pas allumée pendant la journée et elle s'allumera automatiquement dans l'obscurité)
Méthode de réglage du mode d'éclairage:
S 2 et S 3 sur le circuit imprimé sont les points de réglage du style d'éclairage. Le circuit imprimé dispose de 4 styles de luminosité : clignotant, clignotant constant, clignotant stroboscopique et contre-clignotant.
La méthode de réglage spécifique est la suivante:
1. Clignotant : les circuits ouverts S 2 et S 3 clignotent, et la valeur par défaut est l'état de circuit ouvert, c'est-à-dire que la valeur par défaut clignote, qui clignote environ 60 fois par minute (clignotant pendant 100 millisecondes et 900 millisecondes).
2. Lumière constante : court-circuit S 2, circuit ouvert S 3 est toujours léger, ce mode peut être utilisé lorsqu'une alimentation continue est requise.
3. Flash stroboscopique: le circuit ouvert S 2 et le court-circuit S 3 sont en mode flash.
4. Clignotement par paire: court-circuit S 2, mode de clignotement en court-circuit S 3, clignotant environ 60 fois par minute (clignotant pendant 500 millisecondes, pause pendant 500 secondes).
Paramètres de contrle de la lumière et de non-contrle de la lumière:
1. Le circuit ouvert S 1 sur le circuit imprimé est dans l'état de contrle de la lumière, c'est-à-dire qu'il est chargé pendant la journée et s'allume automatiquement la nuit. Par défaut, S 1 est à l'état ouvert.
2. Une fois que S 1 sur le circuit imprimé est court-circuité, il se trouve dans un état non contrlé par la lumière, c'est-à-dire qu'il est chargé pendant la journée et s'allume le jour et la nuit.
Principe de contrle de la lumière : le circuit imprimé juge la puissance de la lumière en jugeant la tension du panneau solaire, il n'est donc pas nécessaire de connecter un capteur photosensible lors de l'utilisation de la fonction de contrle de la lumière.

Liste des paquets:

1 module de contrle de la lumière solaire.

1 manuel

Note:

1. La borne de sortie du circuit imprimé ne peut pas être connectée à divers circuits boost.2. N'utilisez pas directement les perles de lampe LED, mais devez connecter un pilote abaisseur (ou connecter une résistance appropriée en série pour limiter le courant).3. The battery must be equipped with a protection board, otherwise it will be damaged due to overcharge or overdischarge.4. Veuillez d'abord connecter la batterie, puis la lumière LED et enfin le panneau solaire.5. La tension de la borne de sortie du circuit imprimé est approximativement égale à la tension de la batterie. La carte de circuit imprimé n'a pas de fonction de pilote de lampe. Si la LED est directement connectée à la borne de sortie, les perles de la lampe LED et la carte de commande seront endommagées.
