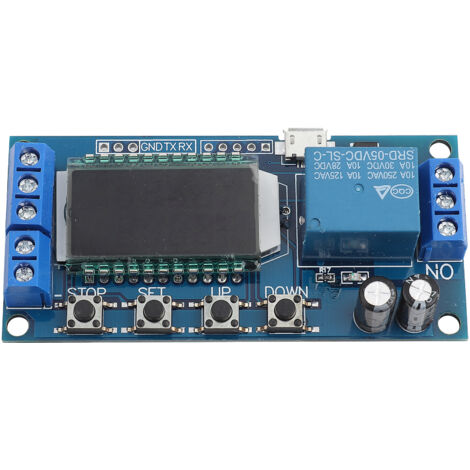

Circuit de commutation de minuterie de retard de déclenchement de Cycle, Module de relais électronique, mise hors tension retardée XY LJ02

Caractéristiques:

1. Avec l'écran LCD, le mode et les paramètres actuels sont clairs en un coup d'œil, très clairs, simples et pratiques.
2. Prise en charge de la gâchette de niveau haut et bas, commande de commutateur, adaptée à la plupart des occasions.
3. L'alimentation à large tension (6-30V) prend en charge l'alimentation micro USB 5.0V, ce qui est très pratique à utiliser.
4. L'interrupteur a une fonction d'arrêt d'urgence à clé (touche STOP), avec protection de connexion inversée, la connexion inversée ne brûle pas le circuit.
5. Ajout du mode veille, après activation, aucune opération dans les 5 minutes, éteint automatiquement le rétroéclairage LCD ; n'importe quelle touche pour se réveiller.
6. Différents paramètres OP, CL, LOP peuvent être définis. Ces paramètres sont indépendants les uns des autres et enregistrés séparément ; tous les paramètres définis sont automatiquement enregistrés après la mise hors tension.
7. Avec l'isolation de l'optocoupleur, la capacité anti-interférence améliorée, la carte de circuit imprimé de qualité industrielle, les paramètres définis se souviendront toujours après la mise hors tension.

Spécifications:

Condition : 100 % neuf
Type d'article : Module de synchronisation en boucle
Matériau : Plastique
Couleur : Comme les images montrées
Taille : Env. 8,0 x 3,8 x 1,9 cm/3,1 x 1,5 x 0,7 pouces
Tension de fonctionnement : 6-30 V, prise en charge de l'alimentation micro USB 5,0 V
Source du signal de déclenchement :
Déclencheur de niveau élevé (3,0 V-24 V), faible déclencheur de niveau (0,0 V-0,2 V), commande par interrupteur (commutateur passif) Durée de vie : Plus de 100 000 fois
Température de fonctionnement : -40-85 ℃
Plage de synchronisation :
0,01 seconde (minimum) - 9999 minutes (maximum) réglable en continu
Comment choisir la plage de synchronisation :
Dans l'interface de modification des paramètres OP/CL, appuyez brièvement sur le bouton STOP pour sélectionner la plage de synchronisation ;
XXXX n'a ​​pas de point décimal et la plage de synchronisation est de 1 s à 9999 s
XXX.X Point décimal dans le dixième place, plage de synchronisation 0,1 s - 999,9 s
XX.XX La virgule décimale est à la centième place, plage de synchronisation 0,01 s - 99,99 s
X.X.X.X virgule décimale complète, plage de synchronisation 1 min - 9999 min
Par exemple, si vous souhaitez régler l'OP sur 3,2 secondes, puis déplacez le point décimal sur dix, l'écran LCD 003.2
Description du paramètre : temps d'activation OP, temps d'arrêt CL, temps de cycle LOP (1 à 9999 fois, "-- --" représente des cycles infinis)
1. Réglage des paramètres
a) Entrez dans l'interface de réglage en appuyant longuement sur le bouton SET ;
b) Réglez d'abord le mode de fonctionnement, le mode de travail clignote en rappel, réglez le mode de fonctionnement en appuyant brièvement sur la touche HAUT/BAS ;
c) Appuyez brièvement sur le bouton SET pour sélectionner le mode de fonctionnement et entrez dans le réglage des paramètres du système ;
d) Sur l'interface de réglage des paramètres du système, appuyez brièvement sur le bouton SET pour changer le paramètre du système à modifier, appuyez brièvement/appuyez longuement sur UP/ Bouton DOWN pour modifier ;
(Remarque : appuyez brièvement sur SET en P-1-p-3, le mode P-7 n'est pas valide)
e) Sur l'interface de modification des paramètres OP/CL, appuyez brièvement sur STOP pour basculer. l'unité de synchronisation (1s/0,1s/0,01s/1min)
f) Une fois tous les réglages des paramètres terminés, appuyez longuement sur le bouton SET pour enregistrer les réglages des paramètres et quitter l'interface de réglage
Fonction :
Télécommande Fonction de téléchargement de données et de paramétrage :
Le système prend en charge la fonction de téléchargement de données UART et de paramétrage (niveau TTL) ;
Fonction supplémentaire :
a) Fonction de veille automatique : dans l'interface en cours d'exécution, appuyez longuement sur le bouton STOP. pour démarrer ou fermer la fonction de veille automatique (L-P sélectionnez on pour démarrer la fonction de veille, off pour désactiver la fonction de veille) ;
b) Sélection de la fonction de relais : dans l'interface de fonctionnement, en appuyant brièvement sur le bouton STOP, démarrez ou fermez la fonction de relais, « on » satisfait à la condition de conduction, le relais conduit normalement, « OFF » satisfait à la condition de conduction, le relais ne conduit pas ; « OFF » Dans l'état, le système clignote pour afficher « OUT » ; >c) Vue des paramètres : sur l'interface en cours d'exécution, appuyez brièvement sur le bouton SET pour afficher les paramètres actuels du système, ce qui n'affecte pas le fonctionnement normal du système ;
d) Afficher la commutation du contenu : Dans P-5 P -6 mode, changez le contenu de l'affichage (temps de fonctionnement/temps de cycle) en appuyant brièvement sur la touche BAS ;
Mode de fonctionnement :
P1 : Une fois le signal déclenché, le relais est allumé pendant le temps OP, puis éteint ; Dans le temps OP, le signal est déclenché à nouveau invalide
P2 : Une fois le signal déclenché, le relais allume le temps OP puis s'éteint ; pendant le temps OP, le signal est déclenché à nouveau pour resynchroniser
P3 : Une fois le signal déclenché, le relais est allumé pendant le temps OP puis déconnecté ; pendant le temps OP, le signal est à nouveau déclenché pour être réinitialisé, le relais est éteint et la synchronisation est arrêtée
P4 : donnez le signal de déclenchement, une fois le relais éteint, le temps CL, le relais est activé pendant le temps OP, une fois la synchronisation terminée, le relais est éteint ;
P5 : donnez le signal de déclenchement, une fois que le relais a activé le temps OP, le relais éteint le temps CL, puis effectuez les actions ci-dessus et le signal est donné à nouveau dans le cycle, le relais est éteint et le chronométrage est arrêté ; le nombre de cycles (LOP) peut être défini ;
P6 : aucun signal de déclenchement n'est requis après la mise sous tension, le relais active le temps OP, le relais désactive le temps CL et les actions ci-dessus sont cyclées ; le nombre de cycles (LOP) peut être réglé ;
P7 : fonction de maintien du signal S'il y a un signal de déclenchement, la synchronisation est effacée et le relais reste allumé ; lorsque le signal disparaît, le relais est éteint après le timing OP ; lorsqu'il y a un autre signal pendant le chronométrage, le chronométrage est effacé ;

Liste de colis:

1 x module de synchronisation en boucle

Remarque:

Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérangera pas avant de commander.
