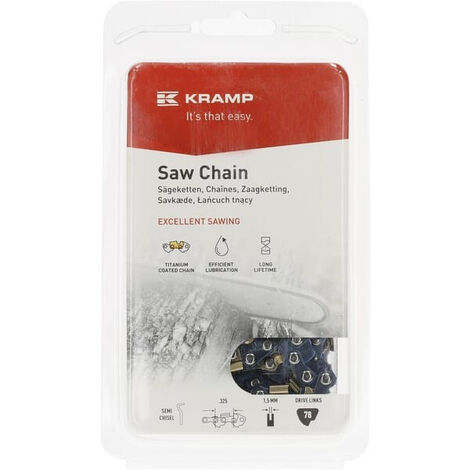

Chaîne de tronçonneuse adaptable .325" - 1,5 mm - 78 maillons - Compatible STIHL 3688 000 0078 / HUSQVARNA 501 84 04-78

Chaîne de tronçonneuse .325" - 1,5 mm - 78 maillons entraîneurs

Cette chaîne de tronçonneuse adaptable est conçue pour les machines utilisant une chaîne au pas .325", de jauge 1,5 mm / .058" et comportant exactement 78 maillons entraîneurs.

Elle convient notamment aux tronçonneuses thermiques de cylindrée moyenne ainsi qu'aux petites tronçonneuses professionnelles. Son profil demi-ciseau / semi-chisel offre un excellent compromis entre performance de coupe, tenue du tranchant et facilité d'affûtage.

Caractéristiques principales

• Pas : .325"
• Jauge : 1,5 mm / .058"
• Nombre de maillons entraîneurs : 78 DL
• Type de gouge : demi-ciseau / semi-chisel
• Profil bas : non
• Maillon d'entraînement de sécurité : oui
• Revêtement : titane
• Gouges : chromées
• Traitement thermique : complet
• Lubrification : système Centri-Lube
• Chaîne à faible rebond : oui
• Conformité : chaîne de sécurité ANSI B175.1-202
• Homologation : UL
• Affûtage : réalisé en usine
• Catégorie : professionnelle

Références compatibles et équivalentes

Cette chaîne correspond notamment aux références suivantes :

• STIHL 3688 000 0078
• STIHL 36880000078
• STIHL 3688-000-0078
• HUSQVARNA 501 84 04-78
• HUSQVARNA 501840478
• Oregon 21BPX078E

Pour éviter toute erreur de commande, vérifiez toujours les trois caractéristiques essentielles de votre montage : .325" + 1,5 mm + 78 maillons entraîneurs.

Compatible STIHL 3688 000 0078

Cette chaîne constitue une alternative compatible à la référence STIHL 3688 000 0078, également écrite 36880000078 ou 3688-000-0078.

La référence STIHL correspondante appartient à la famille des chaînes .325" - 1,5 mm - 78 maillons à profil demi-rond. Elle est destinée aux tronçonneuses équipées du guide et du pignon correspondant.

Compatible HUSQVARNA 501 84 04-78

Cette chaîne correspond également à la référence HUSQVARNA 501 84 04-78 / 501840478.

Cette configuration est utilisée sur de nombreuses tronçonneuses HUSQVARNA lorsqu'elles sont équipées en .325" - 1,5 mm - 78 maillons entraîneurs.

On retrouve notamment cette famille de montage sur différentes machines HUSQVARNA telles que 36, 40, 41, 42, 45, 50, 51, 55, 136, 137, 141, 142, 154, 238, 240, 242 XP, 246, 254 XP, 257, 262, 339 XP, 340, 345, 346 XP, 350, 351, 353, 357 XP, 359, 435, 440, 445, 450, 455 Rancher, 460 Rancher, 545, 550 XP, 555 et 560 XP, selon le guide monté.

Attention : un même modèle peut recevoir plusieurs longueurs de guide et plusieurs nombres de maillons. Vérifiez impérativement les caractéristiques du guide avant montage.

Compatibilité DOLMAR / MAKITA

Cette configuration est également utilisée sur différentes tronçonneuses DOLMAR et MAKITA équipées en .325" - 1,5 mm - 78 DL, notamment DOLMAR 109, 110, 111, 112, 113, 114, 115i, 116, PS-460, PS-4600, PS-4605, PS-500, PS-5000, PS-510, PS-5100S, PS-540 ainsi que plusieurs modèles MAKITA dérivés.

Compatibilité OLEO-MAC / EFCO

Cette chaîne peut également convenir, selon montage, à différentes tronçonneuses OLEO-MAC 938, 940, 941, 942, 945, 946, 947, 950, 951, 952, 956, 962 ainsi qu'à plusieurs modèles EFCO de cylindrée équivalente.

Compatibilité JONSERED

Cette configuration est également rencontrée sur de nombreuses tronçonneuses JONSERED, notamment 45, 49SP, 50, 51, 52, 370, 380, 410, 420, 425, 435, 450, 451, 452, 455, 490, 520, 525, 535, 590, 2040, 2041, 2045, 2050, 2051, 2054, 2055, 2141, 2145, 2149, 2150, 2152, 2153, 2156, 2159 et 2163, selon le système de coupe installé.

Comment vérifier la compatibilité ?

Trois caractéristiques doivent impérativement correspondre avant de monter une chaîne de remplacement.

1. Le pas : .325"

Le pas doit correspondre au pignon d'entraînement de la tronçonneuse ainsi qu'au pignon du guide lorsqu'il en possède un.

2. La jauge : 1,5 mm / .058"

La jauge correspond à l'épaisseur des maillons entraîneurs qui circulent dans la rainure du guide. Votre guide doit donc être prévu pour une chaîne de 1,5 mm / .058".

3. Le nombre de maillons : 78 DL

Cette chaîne possède exactement 78 maillons entraîneurs. Comptez uniquement les maillons qui circulent à l'intérieur de la rainure du guide.

Pour être compatible, la machine doit donc être équipée exactement en .325" + 1,5 mm + 78 maillons entraîneurs.

Quelle longueur de guide pour 78 maillons ?

La configuration .325" - 1,5 mm - 78 maillons est fréquemment rencontrée avec des guides d'environ 50 cm / 20", mais la longueur annoncée du guide ne doit jamais être utilisée seule pour choisir la chaîne.

La fixation du guide, la géométrie du nez et la position du pignon peuvent modifier le nombre de maillons requis. Vérifiez donc toujours les caractéristiques de l'ancienne chaîne ou les inscriptions présentes sur le guide.

Gouges demi-ciseau : polyvalence et facilité d'affûtage

Cette chaîne possède des gouges demi-ciseau / semi-chisel. Leur angle de coupe plus arrondi qu'une gouge plein ciseau offre une excellente polyvalence.

Le profil demi-ciseau présente notamment plusieurs avantages :

• bonne performance de coupe ;
• bonne tenue du tranchant ;
• affûtage relativement simple ;
• bonne tolérance aux conditions de coupe moins propres ;
• faibles vibrations ;
• bon compromis entre rendement et longévité.

Une chaîne adaptée aux usages professionnels

Cette chaîne est adaptée aux tronçonneuses thermiques de cylindrée moyenne et aux petites tronçonneuses professionnelles.

Elle convient notamment pour :

• le débit de bois de chauffage ;
• l'ébranchage ;
• l'abattage avec une machine compatible ;
• les travaux agricoles ;
• l'entretien des espaces boisés ;
• les utilisations régulières en motoculture et travaux forestiers.

Revêtement titane et gouges chromées

Les gouges bénéficient d'un revêtement en titane ainsi que d'une finition chromée destinés à améliorer leur résistance à l'usure.

La chaîne reçoit également un traitement thermique complet destiné à améliorer sa résistance mécanique et sa longévité.

Système de lubrification Centri-Lube

Le système Centri-Lube favorise la circulation de l'huile vers les éléments importants du système de coupe.

Une bonne lubrification contribue à réduire les frottements et l'échauffement et permet de limiter l'usure de la chaîne, du guide et du pignon d'entraînement.

Chaîne à faible rebond

La chaîne intègre un maillon entraîneur de sécurité et une conception visant à limiter le phénomène de rebond. Elle répond aux exigences de chaîne de sécurité ANSI B175.1-202 et bénéficie d'une homologation UL.

Ces caractéristiques ne suppriment toutefois jamais totalement le risque de rebond. Utilisez toujours la tronçonneuse conformément aux recommandations du constructeur et avec les équipements de protection appropriés.

Quelle lime utiliser ?

Pour une chaîne de cette famille en .325", une lime ronde Ø 4,8 mm / 3/16" est couramment utilisée.

La correspondance 21BPX078E confirme ce diamètre d'affûtage. Sur VerdiParts, vous pouvez retrouver des limes rondes Ø 4,8 mm, porte-limes, limes plates, jauges de profondeur et kits d'affûtage adaptés aux chaînes .325".

Quand faut-il affûter la chaîne ?

Un affûtage devient généralement nécessaire lorsque :

• la vitesse de coupe diminue ;
• la chaîne ne pénètre plus naturellement dans le bois ;
• vous devez appuyer davantage sur la tronçonneuse ;
• les copeaux deviennent très petits ;
• la chaîne produit principalement de la sciure fine ;
• la coupe commence à dévier ;
• les gouges présentent un tranchant arrondi.

Quand faut-il remplacer la chaîne ?

Le remplacement devient nécessaire lorsque :

• les gouges ont atteint leur limite d'usure ;
• un ou plusieurs maillons sont endommagés ou fissurés ;
• les entraîneurs sont déformés ;
• les rivets présentent une usure excessive ;
• la chaîne a subi un choc important ;
• un affûtage correct n'est plus possible.

Entretenez votre système de coupe avec VerdiParts

Retrouvez sur VerdiParts tout le nécessaire pour entretenir votre tronçonneuse :

• chaînes de tronçonneuse ;
• guides-chaînes ;
• packs guide + chaîne ;
• limes rondes Ø 4,8 mm / 3/16" ;
• limes plates ;
• porte-limes ;
• guides d'affûtage ;
• jauges de profondeur ;
• kits d'affûtage ;
• affûteuses manuelles et électriques.

Pourquoi choisir cette chaîne .325" - 1,5 mm - 78 maillons ?

• Chaîne adaptable professionnelle
• Pas .325"
• Jauge 1,5 mm / .058"
• 78 maillons entraîneurs
• Gouges demi-ciseau / semi-chisel
• Revêtement titane
• Gouges chromées
• Traitement thermique complet
• Lubrification Centri-Lube
• Maillon entraîneur de sécurité
• Chaîne à faible rebond
• Affûtage usine
• Compatible STIHL 3688 000 0078
• Compatible HUSQVARNA 501 84 04-78
• Correspond à Oregon 21BPX078E
• Affûtage avec lime ronde Ø 4,8 mm / 3/16"

Cette chaîne adaptable .325" - 1,5 mm - 78 maillons constitue une solution de remplacement pour de nombreuses tronçonneuses HUSQVARNA, STIHL, DOLMAR, MAKITA, OLEO-MAC, EFCO et JONSERED utilisant cette configuration. Vérifiez impérativement le pas, la jauge et le nombre de maillons entraîneurs avant commande.
