Jeffergarden Module de Relais Temporisé DC12V(10V-15V Peuvent être utilisés) 30A 1W/ 0,1-5sec, Module de Relais de Minuterie de Temporisation à Cycle Infini Marche Arrêt, Charge AC250V/30A ou DC30V/30

Name: Jeffergarden Module de Relais Temporisé DC12V(10V-15V Peuvent être utilisés) 30A 1W/ 0,1-5sec, Module de Relais de Minuterie de Temporisation à Cycle Infini Marche Arrêt, Charge AC250V/30A ou DC30V/30
Brand: JEFFERGARDEN
SKU: 1010190049111
Price: 12.17 EUR
Availability: InStock

~~18,25€~~

Dont éco-participation : 0,01 € TTC

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par buchholz et 1 autre marchand

Souvent achetés ensemble

Informations produit

Description

Description générale

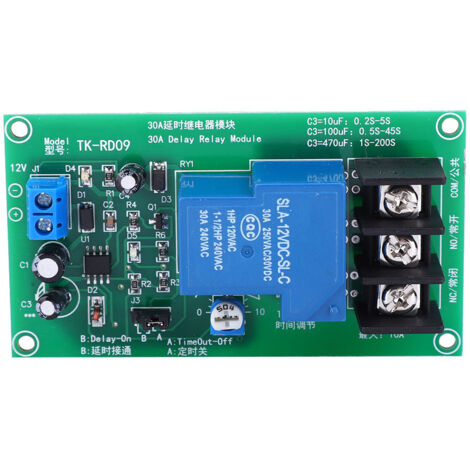

Le module de relais temporisé Jeffergarden est conçu pour fonctionner avec une tension de 12V CC (10V-15V) et peut gérer des charges allant jusqu'à 30A, que ce soit en AC (250V) ou en DC (30V). Il utilise une puce de temps NE555 pour un contrôle précis et stable du délai. Ce module permet de régler le temps de temporisation entre 0,1 et 5 secondes grâce à une résistance ajustable, et il offre deux modes de fonctionnement distincts.

Spécifications techniques

Tension de fonctionnement : DC 12V (10V-15V)

Consommation d'énergie : 0,04W en veille, 1,0W en fonctionnement

Plage de temps : 0,1 à 5 secondes

Précision du délai : 1%

Charge maximale : AC 250V 30A ou DC 30V 30A

Forme de sortie : un groupe de normalement ouvert + normalement fermé

Compatibilité et accessoires

Module de relais temporisé inclus dans le paquet : 1 x module de relais temporisé

Installation

Aucun démarrage externe n'est requis. L'alimentation entre automatiquement dans l'état de retard après la mise sous tension.

Utilisation

Le module peut être configuré en deux modes :

Mode A : Le relais fonctionne immédiatement après la mise sous tension, puis se déconnecte après le délai réglé.

Mode B : Le relais reste inactif après la mise sous tension et s'active après le délai.

Le voyant rouge indique que l'alimentation est allumée, tandis que le voyant vert indique l'état du relais.

Autres informations

Protection anti-retour intégrée pour éviter les dommages en cas d'alimentation inverse.

Veille à faible consommation : seulement 3mA.

Caractéristiques

Marque
JEFFERGARDEN
Tension électrique
12 V
Alimentation électrique
Filaire
Hauteur
100 mm
Intensité courant
30 A
Largeur
100 mm
Matières
ABS
Mode de pose électricité
Rail DIN
Poids
1000 g
Puissance
1 W
Type de contact
Normalement ouvert
Réf. ManoMano
ME79776943
MMID
478292466104
Réf. fabricant
1010190049111
EAN
7547510786107

Questions fréquentes

Ce dispositif permet de régler le temps de temporisation entre 0,1 et 5 secondes.

La charge maximale est de 30A pour le courant alternatif à 250V et également de 30A pour le courant continu à 30V.

Après la mise sous tension, le dispositif peut être configuré en deux modes : soit il fonctionne immédiatement et se déconnecte après le délai réglé, soit il reste inactif et s'active après le délai.
