Carte de Conversion Vidéo HD Double Mode avec Lissage Linedouble et Connecteur S-Vidéo Composite pour Consoles de Jeux NTSC PAL

Bienvenue dans notre boutique !

Découvrez notre carte d'extension OSSC, l'accessoire idéal pour les passionnés de jeux rétro et les streamers à la recherche d'une compatibilité maximale et d'une qualité d'image optimisée. Fabriquée en ABS robuste, cette carte agit comme un transcodeur et un processeur vidéo performant.

**Traitement du Signal et Résolutions :**

Notre carte OSSC accepte les signaux 240p, 480i, 288p et 576i (sources PAL) pour les convertir en sorties 480p ou 576p via SCART ou composante (Y Pb Pr). Elle prend en charge correctement les signaux 240p en les doublant progressivement vers 480p. Les signaux 480i sont désentrelacés et doublés pour obtenir un signal 480p progressif. La sortie maximale est de 480p (60 Hz) pour le NTSC et 576p (50 Hz) pour le PAL, assurant une excellente compatibilité avec les jeux rétro.

**Fonctionnalités Clés :**

- **Mode Pass-Through (Mode 1x) :** Dans ce mode, le signal composite ou S-Vidéo d'entrée est simplement converti en RGBS ou YPbPr sans modification de la résolution. C'est le transcodeur parfait pour les écrans 15 kHz comme les PVM ou en combinaison avec un OSSC principal.

- **Mode Lissage (Smooth) :** Option de filtrage pour minimiser l'aliasing (effet d'escalier) sur les sorties 480p/576p. Notez que ce lissage n'est actif qu'en mode 2x.

- **Mode "Glabrate" :** Basé sur les préférences des joueurs, ce mode est souvent privilégié pour les jeux 2D (Genesis, etc.) tandis que le mode "flat" est préféré pour les jeux 3D (N64, Saturn, etc.). Il peut aussi aider à réduire le scintillement dans certains jeux uniquement en 480i.

- **Compatibilité Régionale :** La carte prend en charge les signaux NTSC et PAL avec une très faible latence. Cependant, elle ne convertit pas un standard vers l'autre. Un signal NTSC ne fonctionnera pas sur un appareil PAL, et vice-versa.

**Connectique et Commandes :**

La carte est dotée de multiples entrées et sorties pour une grande flexibilité :

- **Entrées Vidéo :** Une entrée S-Vidéo (connecteur 4 broches) et une entrée Composite (RCA).

- **Sorties Vidéo :** Une sortie SCART (signal RGBS et audio uniquement) et une sortie Vidéo Composante (Y Pb Pr avec interface audio).

- **Sortie Audio :** Accès direct au signal audio.

- **Alimentation :** Peut être alimentée via un port Micro-USB ou une prise DC 5.5x2.1mm (uniquement en 5V). Un interrupteur marche/arrêt est présent.

- **Contrôles :** Boutons BTN0 (sélection du menu) et BTN2 (sélection des options) pour naviguer dans l'interface affichée sur le LCD intégré.

- **Entrée USB :** Permet de mettre à jour le firmware ou d'alimenter la carte.

**Fonctions des Boutons :**

- **Mode 2x/1x :** Le mode 2x (activé par défaut) est le mode "linedouble" standard produisant du 480p/576p. Le mode 1x restitue le signal d'entrée sans changer sa résolution.

- **Sélecteur de Sortie :** Permet de basculer entre les ports de sortie vidéo (SCART ou Composante).

- **Sélecteur d'Entrée :** Permet de basculer entre les sources Composite et S-Vidéo.

**Note d'Utilisation :** Lorsqu'elle est utilisée avec un OSSC principal, il est possible que ce dernier ne reçoive pas le signal immédiatement, affichant un écran noir. Un simple redémarrage de l'OSSC principal résout généralement ceci.

**Compatibilité (liste non exhaustive) :** Cette carte est compatible avec une vaste gamme de consoles, notamment la 2600, MSX, N64, NES, PlayStation 1 & 2, SEGA Dreamcast, Mega Drive 1 & 2, Saturn, Super Famicom (SFC), SNK Neo Geo, Vic-20, Xbox, GameCube, et bien d'autres.

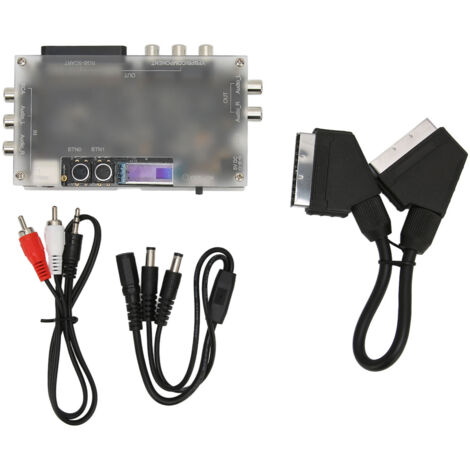

**Contenu du Colis :**

Vous recevrez :

- 1 x Carte d'extension OSSC

- 1 x Câble SCART mâle à mâle

- 1 x Câble séparateur d'alimentation DC (supporte les prises d'alimentation 5V)

- 1 x Câble audio stéréo 3.5mm mâle vers RCA femelle

- 1 x Manuel d'utilisation

Profitez d'une expérience de jeu rétro améliorée avec une latence minimale et une qualité d'image fidèle !
