Carte de commande de moteur à courant continu, 9 Modes, courant Stable, module de contrôleur d'entraînement 30A pour équipement de levage 24V

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Produit similaire livré par
Télécommande 2 canaux pour motorisations – Compatible FAAC – Portée 100m – Émetteur mural – SKU 787009
Télécommande 2 canaux pour motorisations – Compatible FAAC – Portée 100m – Émetteur mural – SKU 787009
31,13 €
483
Vendu par Ruteneg

Ces articles peuvent vous intéresser !

Pack de 2 Télécommandes CAME TOP-432EECAME

Pack de 2 Télécommandes CAME TOP-432EE

1162
26,00€
Livraison gratuite
Kit remplacement moteur volet Somfy LT50 METEOR 1041055 20/17SOMFY
7 options
N°1 des ventes

Kit remplacement moteur volet Somfy LT50 METEOR 1041055 20/17

578
Livraison gratuite
Pack de 5 Télécommande Came TOP432EEALOVEZ

Pack de 5 Télécommande Came TOP432EE

85
31,83€
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

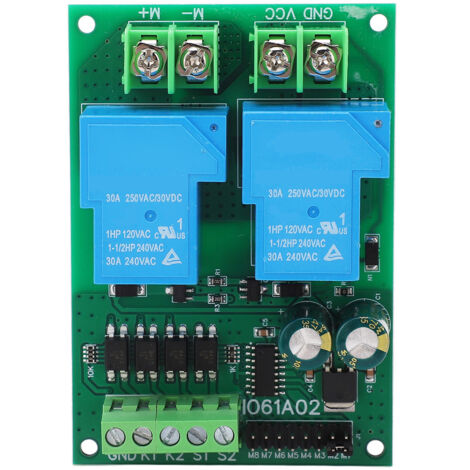

La carte de commande de moteur à courant continu est un module de contrôleur d'entraînement conçu pour des applications variées telles que les volets roulants, les équipements de levage, les portes de garage et les ascenseurs. Elle offre 9 modes de fonctionnement, y compris un mode de verrouillage automatique, garantissant une utilisation polyvalente et efficace.

Spécifications techniques

  • Type d'article: Carte de commande du moteur à courant continu
  • Matériel: PCB
  • Moteur applicable: moteur CC brossé
  • Courant de charge maximum: 15A (Relais charge maximale 30A)
  • Entrée du signal: niveau de bas niveau actif (NPN)
  • Courant de quiescente: 5mA
  • Courant de travail vers l'avant ou inverse: 70mA
  • Installation

    Le câblage de la carte de commande est simple et peut être réalisé par une seule personne. Voici les connexions à effectuer :
  • VCC: alimentation +
  • GND: alimentation -
  • M +: moteur +
  • M -: moteur -
  • GND: signal de déclenchement -
  • K1: contrôle d'entrée vers l'avant
  • K2: contrôle d'entrée inversé
  • S1: signal de limite avant
  • S2: signal de limite inversée
  • Utilisation

    Cette carte de commande est idéale pour la régulation des moteurs à courant continu, permettant un fonctionnement stable et une faible fluctuation du courant de travail.

    Autres informations

    La carte est conçue pour être robuste et durable, avec des contacts sensibles qui assurent une performance fiable.

    Caractéristiques

    • Marque
      NANNIGR
    • Couleur
      Vert
    • Compatibilité motorisation
      Oui
    • Diamètre
      10 mm
    • Matières
      Plastique
    • Poids
      97 g
    • Type d'accessoires de motorisation
      Pièce détachée
    • Usage de la motorisation
      Volet roulant
    • Réf. ManoMano
      ME98142134
    • MMID
      691683455641
    • Réf. fabricant
      RUT-UN-1013220246012
    • EAN
      7024090623966

    Questions fréquentes

    Cette carte de commande est compatible avec les moteurs à courant continu brossés, ce qui la rend adaptée à divers équipements tels que les volets roulants et les équipements de levage.

    La carte de commande peut gérer un courant de charge maximum de 15A, avec un relais capable de supporter jusqu'à 30A.

    Le câblage est simple et peut être effectué par une seule personne. Les connexions incluent VCC pour l'alimentation positive, GND pour l'alimentation négative, et des bornes spécifiques pour le moteur et les signaux de contrôle.
