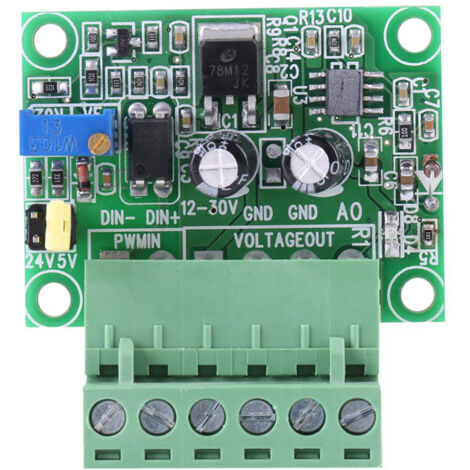

Carte analogique numérique 0-10V PWM, convertisseur de Signal à tension, Durable pour la commutation d'interface, 1 pièce

20,39€
Produit similaire livré par
Edecoa – Convertisseur de tension 12V à 230V – Onde sinusoïdale pure 2500W – Télécommande incluse – Protection contre surchauffe et court-circuit
Edecoa – Convertisseur de tension 12V à 230V – Onde sinusoïdale pure 2500W – Télécommande incluse – Protection contre surchauffe et court-circuit
289,99 €42
Vendu par Weytoll

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Caractéristiques:

1. PWM convertit les signaux numériques en signal analogique (0 à 10V).
2. Le signal numérique d'entrée peut être un signal PWM de niveau 0-100% 5V ou 24V.
3. Le signal analogique de sortie peut être une tension de 0 à 10?V.
4. Peut être utilisé pour le panneau de commande industriel PLC ou autre commutation d'interface de signal.
5. Ce module est facile à cabler et pratique à utiliser.


Spécifications:

Caractéristiques?:
PWM convertit les signaux numériques en signal analogique (0 à 10?V). Le signal numérique d'entrée peut être un signal PWM de niveau 5 V ou 24 V 0-100 %.
Le signal analogique de sortie peut être une tension de 0 à 10?V.
Peut être utilisé pour le panneau de commande industriel PLC ou toute autre commutation d'interface de signal.
Ce module est facile à cabler et pratique à utiliser.
Spécifications?:
Condition?: 100 % neuf et de haute qualité
Courant?: Max. 12 mA
Tension d'entrée d'alimentation : 12-30 V
Taille : env. 5 x 4,5 cm / 1,97 x 1,77 pouces
Poids : 20 g
Quantité : 1 pc
Méthode d'utilisation :
Plage de fréquence d'entrée du signal PWM : 1 KHZ-3 KHZ
Plage de niveau d'entrée du signal PWM :
4,5 V à 10 V niveau crête à crête, cavalier inséré à 5 V. Ce type de signal est principalement destiné aux cartes de contr?le industrielles conventionnelles (telles que les cartes MACH3), pour 5 V pour l'interface CPU.
Niveau crête à crête de 12 à 24 V, cavalier inséré à 24 V. Ce type de signal est principalement destiné à l'interface PLC conventionnelle. Explication de la sortie de tension analogique 0-10?V?:?Lorsque le port d'entrée du signal n'est pas connecté, le port de sortie donne 0?V. La première fois que nous allumons ce module, il est préférable de le calibrer?: trouvez un signal de rapport cyclique de 50?%, connectez-le à DIN-, DIN+, l'amplitude correspond au cavalier correspondant. Lorsque la fréquence est comprise entre 1 kHz et 3 kHz, utilisez un multimètre pour tester AO, GND. Le compteur devrait afficher environ 5,4 V. Nous ajustons le potentiomètre sur le module convertisseur pour que le multimètre affiche environ 5,4 V. Une fois cela fait, nous avons calibré et adapté le signal d'impulsion avec ce module convertisseur. Le module a une définition de 0,1V. Courant de sortie 10mA. Si le rapport cyclique est opposé à la tension, nous pouvons sélectionner la broche de sortie PWM STEP LOW / ACTIVE pour le logiciel MACH3.
Emballage inclus?:
1 x convertisseur de signal à tension PWM
Remarque?:
Après la mise sous tension- vers le haut, lorsqu'il n'y a pas de signal d'entrée, la sortie est de 0 V. Il n'y a de sortie que lorsqu'il y a une entrée.

Caractéristiques

  • Marque
    WEYTOLL
  • Type de conversion
    AC vers DC
  • Réf. ManoMano
    ME215200344
  • MMID
    507773504203
  • Réf. fabricant
    WYT-GS02567
  • EAN
    7848240700815
