Capteur infrarouge ABO-20 – 20 mètres – IP55 – Faisceau unique – Pour porte automatique, portail garage, porte coulissante, fenêtre

Détecteur infrarouge actif monofaisceau ABO-20 – 20 mètres, IP55, 12-24V – Pour porte automatique, porte de garage, porte coulissante, barrière – Alarme anti-intrusion pour maison, fenêtre (Infrared Beam Sensor / Safety Infrared Detector)
Vous cherchez un capteur discret pour automatiser l’ouverture d’une porte coulissante, d’un portail, ou pour sécuriser une allée sans avoir à creuser pour installer une boucle inductive ?
Ce détecteur infrarouge (single infrared beam sensor) ABO-20 se compose d’un émetteur et d’un récepteur. Il crée un faisceau immatériel de 20 mètres : dès que le faisceau est coupé, la sortie relais se déclenche. IP55, il résiste à la pluie. Idéal pour déclencher l’ouverture d’une porte automatique, détecter une entrée sur un parking, ou sécuriser une fenêtre.

• Portée jusqu’à 20 mètres – adapté à la plupart des portails, portes coulissantes et barrières de parking → Avec 20 m de détection (ABO-20), ce capteur (infrared beam sensor) couvre une large entrée de garage, un couloir ou une allée. Fini les boucles de détection enterrées (coûteuses et complexes à installer).
• IP55 (étanche) – utilisable en extérieur (pluie, poussière) sans dégradation rapide → Le boîtier (IP55 waterproof level) résiste aux projections d’eau et à la poussière. Parfait pour portails extérieurs, entrées de parking, quais de chargement (à ne pas immerger).
• Sortie relais NO/NC commutable – compatible avec automates, centrales d’alarme, ou contrôleurs de porte automatique → Le récepteur dispose d’un relais sec (contact propre) que vous pouvez câbler en normalement ouvert (NO) ou normalement fermé (NC) selon votre application. S’interface avec tous les systèmes courants.
• Fonctions double : déclenchement d’ouverture (porte automatique) + anti-intrusion (alarme maison) → Utilisez-le pour ouvrir une porte coulissante (faisceau traversé = ordre d’ouverture) ou comme détecteur périmétrique (faisceau coupé = alarme). Un seul capteur pour deux usages.
• Alimentation large 12-24V DC / AC – facile à intégrer sur batterie ou sur transfo existant → Accepte 12V ou 24V continu ou alternatif (autant sur une batterie de secours qu’un transformateur de porte automatique). Consommation très faible : 30mA (émetteur) + 15mA (récepteur).

4 applications principales de ce détecteur infrarouge 20m :

• Automatisation de porte coulissante ou de portail → Installez les deux blocs face à face de chaque côté de l’ouverture. Quand quelqu’un traverse le faisceau, le relais commande l’ouverture du moteur. Sécuritaire et fiable.
• Barrière de parking (levier) – détection de présence véhicule avant descente de la barrière → Placez le capteur à quelques mètres en amont de la barrière : à la coupure du faisceau, la barrière se lève. Évite les collisions.

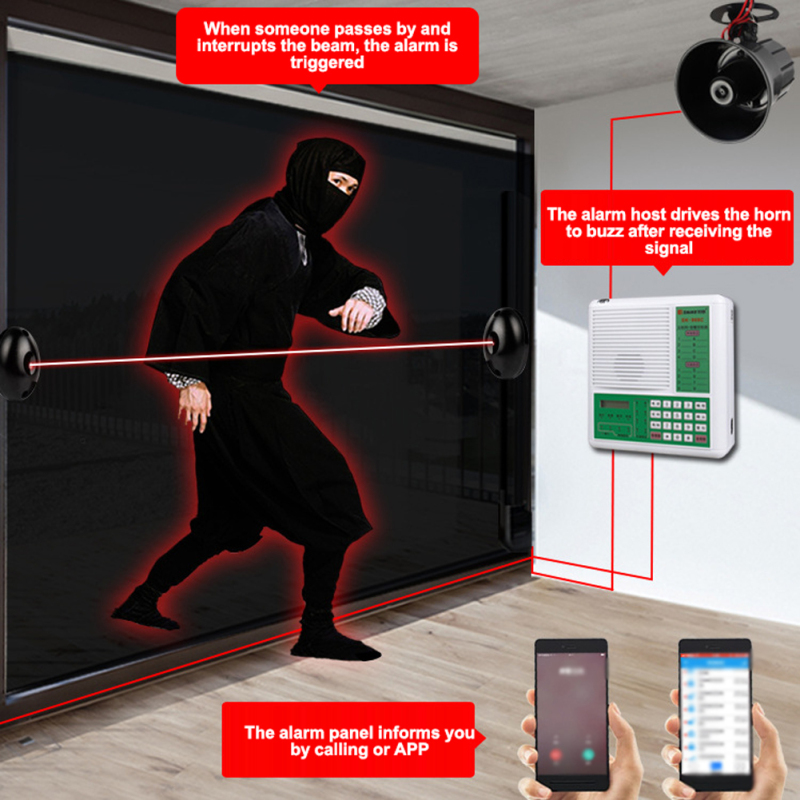

• Détection anti-intrusion sur fenêtre, couloir, terrasse → Utilisez-le avec une centrale d’alarme (non incluse). Le faisceau infrarouge crée une barrière invisible qu’un intrus ne peut traverser sans déclencher l’alarme. Dissuasif et efficace.
• Détection de franchissement pour comptage (portes d’entrée, quais logistique) → Grâce à sa sortie relais, le capteur peut incrémenter un compteur ou allumer un voyant à chaque passage. Idéal pour compter les personnes dans une boutique.

Fiche technique (à vérifier avant achat) :
Type de produit : Détecteur infrarouge actif monofaisceau (Infrared Beam Sensor / Safety Infrared Detector / Single Infrared Beam Sensor)
Modèle : ABO-20
Portée : ≤ 20 mètres
Matériau boîtier : ABS (noir)
Indice de protection : IP55 (pluie, poussière – non immergeable)
Alimentation : 12-24V DC ou AC (courant continu ou alternatif)
Consommation : Émetteur ≤ 30mA, Récepteur ≤ 15mA
Caractéristiques optiques : Longueur d’onde 940 nm (infrarouge invisible), fréquence 1,92 kHz
Sortie relais : Contact sec, NO/NC commutable (Load max: 36V / selon courant max indiqué)

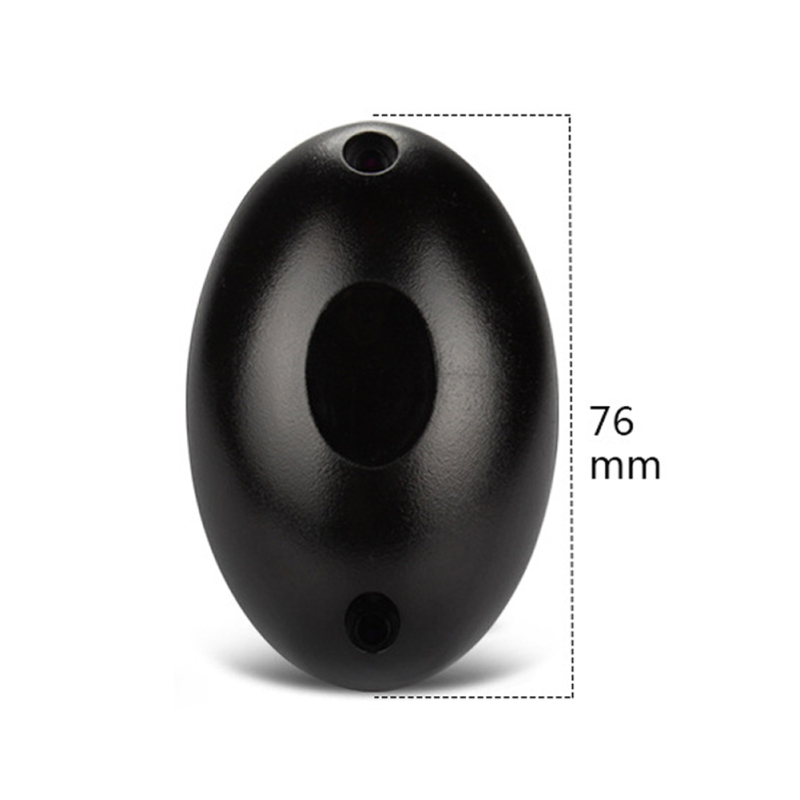

Dimensions (un bloc) : 76 × 49,2 × 21,6 mm (3,0 × 1,9 × 0,9 pouces)
Poids (paire) : 112 g (0,247 lb)
Contenu : 1 émetteur + 1 récepteur + vis de fixation (centrale d’alarme NON incluse)

Contenu de l’emballage :
✔ 1 x Bloc émetteur (TX – côté signal)
✔ 1 x Bloc récepteur (RX – côté réception et relais)
✔ 1 x Kit de visserie (chevilles/vis pour montage mural)
✔ Notice d’installation (schéma de câblage, alignement)

⚠️ À savoir avant d’acheter (pour éviter les retours) :
- Ce produit ne contient NI alarme sonore, NI centrale, NI sirène – c’est un capteur qui délivre un contact sec. Pour une utilisation anti-intrusion, vous devez le raccorder à une centrale d’alarme (non fournie). Pour une porte automatique, à un contrôleur (non fourni).
- Alignement optique critique : les deux blocs doivent être parfaitement face à face (angle max 5°) – une mauvaise visibilité (poussière, soleil rasant) peut générer des déclenchements intempestifs. Prévoyez un réglage minutieux.
- Distance max 20 mètres – conditions optimales (air clair, pas de brouillard dense) – en cas de forte pluie, brouillard ou poussière, la distance réelle diminue. Pour une application critique, réduisez la portée effective à 15 mètres.
- Protection IP55 : résiste aux pluies verticales, mais pas à l’immersion, ni aux projections sous pression (karcher) – ne pas installer dans une zone inondable ou sous un jet direct.
- Alimentation : prévoyez une source capable de délivrer au moins 100mA sous 12-24V – la consommation est faible (45mA total), mais la mise sous tension de deux blocs demande un peu de marge.
- Ne pas utiliser sur des portes automatiques sans dispositif de sécurité supplémentaire (ex: détection de force) – ce capteur seul ne constitue pas une barrière immatérielle de sécurité (norme EN 12453). Pour des portes industrielles, ajoutez un dispositif certifié.
- Le rayonnement infrarouge est invisible à l’œil nu – utilisez un smartphone (caméra) pour visualiser l’émission – certaines caméras voient le 940 nm (testez avec votre téléphone).
- Stockage : à l’abri de l’humidité si stocké longtemps – les connecteurs métalliques peuvent s’oxyder.
