Capteur de Débit d'Eau 3" NPN pour Irrigation, Chauffage et Contrôle de Débit

Bienvenue dans notre boutique !

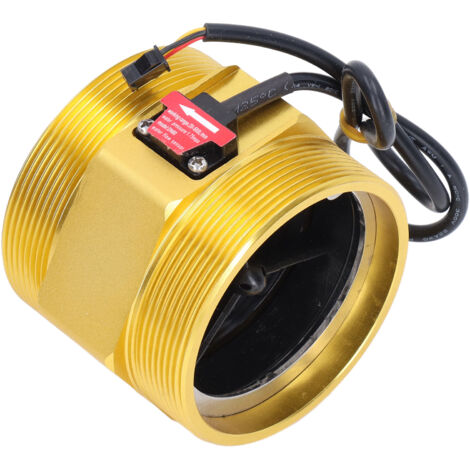

Découvrez notre capteur de débit d'eau à turbine, un appareil précis et fiable pour toutes vos applications de mesure de flux. Son principe de fonctionnement est simple et efficace : lorsque l'eau traverse le capteur, elle fait tourner un rotor magnétique. La variation de vitesse est détectée par un capteur qui génère un signal pulsé NPN correspondant, lequel est ensuite transmis à un contrôleur pour l'analyse et le calcul du débit.

Conçu pour une installation facile et discrète, ce capteur est léger et compact. Il présente des dimensions standardisées et une excellente étanchéité, garantissant une mise en place simple sans encombrer votre espace. Ses dimensions clés sont les suivantes : interface avec filetage mâle de 3 pouces, diamètre intérieur d'environ 77 mm (3 pouces), diamètre extérieur d'environ 87 mm (3,4 pouces) et une longueur de filetage d'environ 21 mm (0,8 pouce).

Fabriqué en aluminium avec un traitement de surface par électrodéposition, il offre une grande durabilité. Ses performances sont remarquables : fonctionnement stable, résistance aux hautes températures et capacité à démarrer même à basse pression d'eau, ce qui le rend extrêmement pratique. Il fonctionne sur une plage de tension de 5 à 18V DC, avec un signal de sortie pulsé NPN. Sa plage de mesure de débit est large, de 20 à 500 litres par minute (L/MIN), et il résiste à une pression d'eau allant jusqu'à 1,75 MPa.

Son champ d'application est vaste. Il peut être utilisé dans les chauffe-eau, les distributeurs automatiques (comme les machines à cartes de crédit ou les fontaines à eau), ainsi que dans divers équipements de mesure de débit.

Spécifications détaillées :

* Modèle : YF-DN80

* Type d'interface : Filetage mâle de 3 pouces

* Diamètre intérieur : Environ 77 mm / 3 pouces

* Diamètre extérieur : Environ 87 mm / 3,4 pouces

* Longueur du filetage : Environ 21 mm / 0,8 pouce

* Plage de tension de service : DC 5-18V

* Signal de sortie : Signal pulsé NPN

* Plage de débit : 20 à 500 L/MIN

* Résistance à la pression d'eau : 1,75 MPa

* Niveau haut de l'impulsion de sortie : > DC 4,5 V (avec une tension d'entrée de DC 5V)

* Rapport cyclique de l'impulsion de sortie : 50% ±10%

* Capacité de charge : ≤10 mA (DC5V)

* Résistance d'isolement : >100 MΩ

* Étanchéité : Testée à 1,7 MPa pendant 1 minute sans fuite ni déformation.

* Caractéristiques des impulsions de débit : F = (0,5 x Q) ±3%, où F est la fréquence en Hz et Q le débit en L/Min.

Vous recevrez un capteur de débit d'eau.
