Informations produit

Description

Description générale

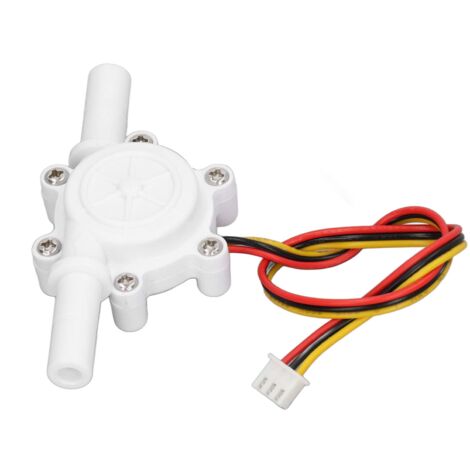

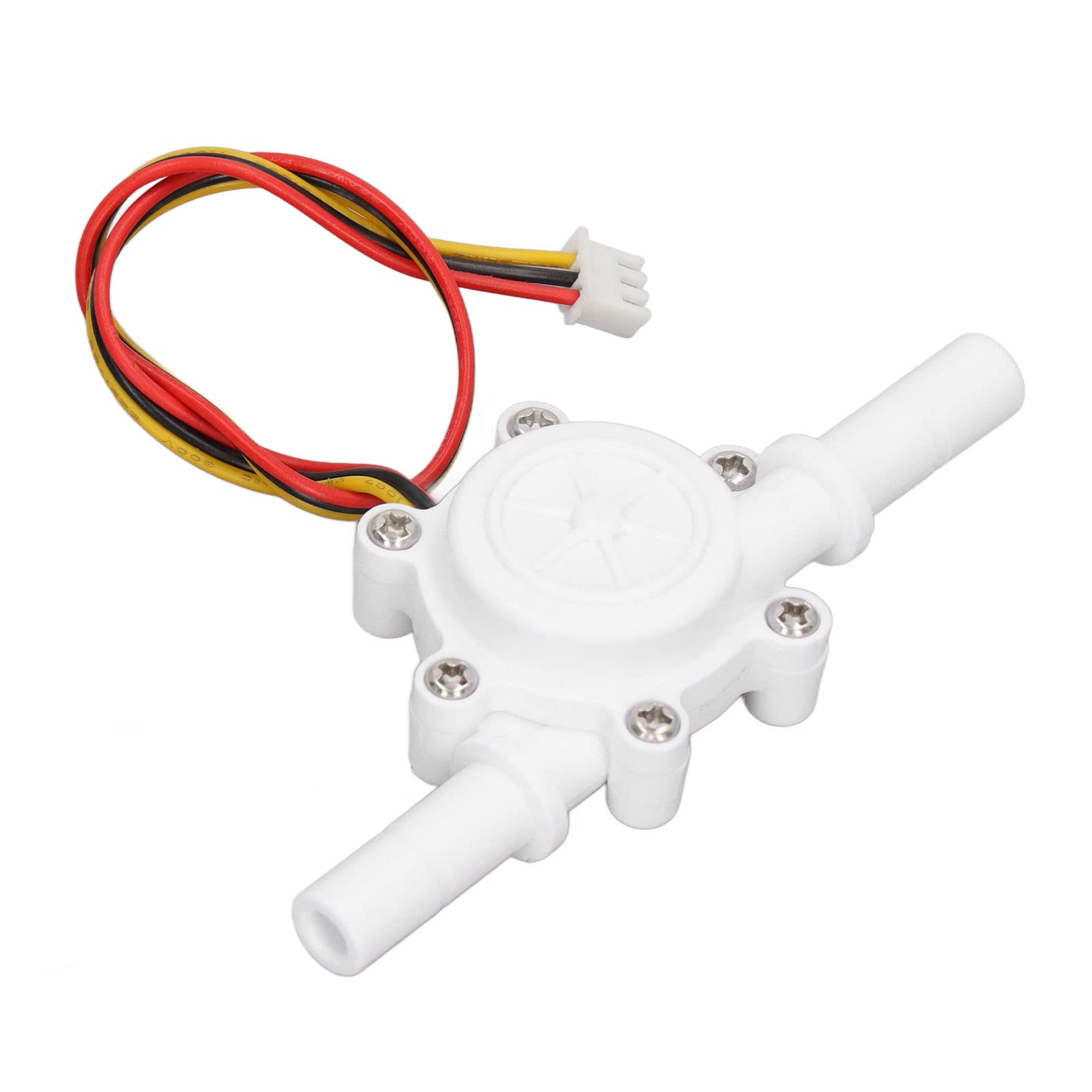

Le capteur de débit à effet Hall G3/8 est conçu pour mesurer le débit d'eau avec précision. Sa conception étanche empêche l'eau de pénétrer, garantissant ainsi une durabilité et une résistance à l'usure grâce à l'utilisation de matériaux de haute qualité. Ce capteur est idéal pour une utilisation dans des systèmes de chauffage et d'autres applications nécessitant un contrôle de débit fiable.

Spécifications techniques

Type d'élément : Capteur de débit Hall

Matériau : POM

Taille de l'interface : Tube G3/8

Plage de tension : DC 3,5-24 V

Diamètre intérieur : environ 5 mm / 0,2 po

Diamètre extérieur : environ 9,5 mm / 0,37 po

Plage de débit : 0,3-10 L/min

Fréquence d'impulsion : F=(10xQ)±5%

Tension de tenue : ≤1,75 mA

Niveau haut d'impulsion de sortie : ≥DC 4,6 V (tension d'entrée DC 5 V)

Niveau bas d'impulsion de sortie : ≤DC 0,5 V (tension d'entrée DC 5 V)

Courant de fonctionnement maximal : 15 mA (DC 5 V)

Plage de température de fonctionnement : ≤80℃

Installation

Pour une installation correcte, il est essentiel de suivre le sens d'écoulement indiqué à l'arrière du produit. De plus, un filtre doit être installé à l'entrée du capteur pour empêcher les particules et la saleté de pénétrer dans le capteur.

Utilisation

Le capteur de débit d'eau peut être connecté à un chauffe-eau et utilisé comme interrupteur de débit. Les fils sont codés par couleur : le rouge est positif, le noir est négatif et le jaune est un signal d'impulsion, ce qui facilite l'identification lors de l'installation.

Autres informations

Caractéristiques

Marque
ZOTERNEN
Débit max
10 l/min
Matières
Plastique
Type de mesure
Électronique
Réf. ManoMano
ME92532431
MMID
219907855595
Réf. fabricant
MAI-AD-1013220074711
EAN
7034362199600

Capteur de débit à effet Hall G3/8 pour eau, débitmètre à effet Hall, DC 3,5 V-24 V, 0,3-10 l/min, interrupteur de capteur de débit d'eau 25 cm
