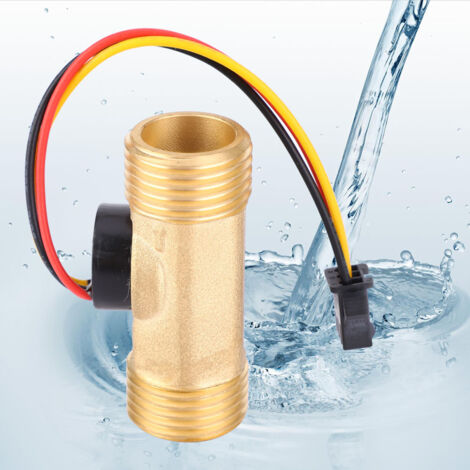

Capteur de débit à effet Hall G1/2" mâle, mesure 1-30 l/min, débitmètre eau

Bienvenue dans notre boutique !

Découvrez notre débitmètre de haute précision, un instrument robuste et fiable conçu pour des mesures de débit de liquide précises dans diverses applications. Ce produit est livré avec un seul débitmètre.

Ce débitmètre se distingue par ses exceptionnelles caractéristiques de durabilité et de performance :

- Résistance aux chocs : Emballé de manière sécurisée, il peut résister à une chute libre de 50 cm sur une surface en béton selon les axes X, Y et Z sans dommage, avec un changement de précision inférieur à 10%.

- Résistance d'isolation : La résistance d'isolation entre le fil du capteur à effet Hall et le corps de la vante est de 100 MΩ ou plus (sous 500V DC).

- Résistance à la chaleur : Stable dans un environnement de 80 ± 3 °C pendant 72h, puis ramené à température ambiante pendant 1-2h sans anomalie, sans fissure, relâchement, dilatation ou déformation des pièces.

- Résistance au froid : Stable dans un environnement de -20 ± 3 °C pendant 72h, puis ramené à température ambiante pendant 1-2h sans anomalie, sans fissure, relâchement, dilatation ou déformation.

- Tenue diélectrique : Les fils du capteur Hall et le corps de vanne supportent une tension de 600V AC (50/60Hz) pendant 1 seconde sans anomalie d'isolation.

- Résistance à l'humidité : Après 72h à 60±3°C et 90-95% d'humidité relative, la résistance d'isolation reste supérieure à 1MΩ.

- Résistance à la traction : Les câbles résistent à une force de traction de 10N appliquée pendant 1 minute sans se desserrer ni casser.

- Résistance aux chocs thermiques : Capable de supporter 10 cycles (1h à 80±3°C puis 1h à -20±3°C) sans présenter de fissures, relâchement, dilatation ou déformation.

Spécifications techniques détaillées :

- Filetage : Mâle-Mâle G1/2

- Plage de débit : 1 à 30 L/min

- Tension d'alimentation : DC 5V (plage de fonctionnement : 5 à 18V)

- Précision : ±5%

- Courant de travail maximal : 15 mA (sous DC5V)

- Température de fonctionnement : 0 à 120°C (sans glace)

- Humidité de fonctionnement : 35 à 90% HR (sans givrage)

- Pression maximale autorisée : < 1,75 MPa (pression d'eau)

- Température de stockage : -20 à +80°C

- Humidité de stockage : 25 à 90% HR

- Dimensions : Longueur de 52 mm (2,05 pouces)

- Signal de sortie : Impulsion. Haut > 4,3V DC, Bas < 0,5V DC (alimentation 5V DC).

- Caractéristique impulsion/débit : F = 10,0 * Q (débit par minute) - 3

- Cycle de service de l'impulsion de sortie : 50% ± 10%

- Temps de montée du signal : 0,04 µs

- Temps de descente du signal : 0,18 µs

Schéma de câblage simple :

- Fil Rouge : Alimentation positive (+)

- Fil Noir : Alimentation négative / Masse (-)

- Fil Jaune : Sortie du signal d'impulsion

Pour garantir la longévité de votre produit :

- Évitez tout choc violent et toute exposition à des agents chimiques agressifs.

- Ne le jetez pas et évitez les collisions.

- L'installation est possible horizontalement ou verticalement, dans n'importe quelle orientation.

- La température du fluide mesuré ne doit pas dépasser 80°C.
