Description générale

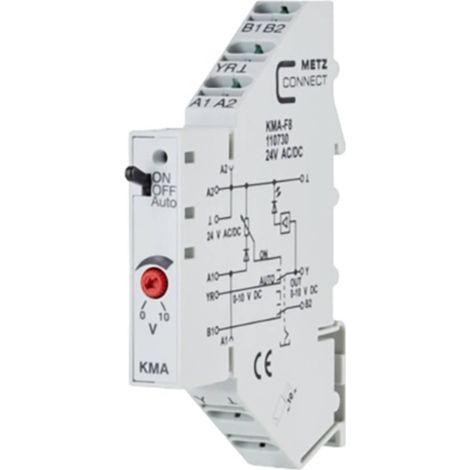

Le générateur de valeur analogique KMA-F8 de Metz Connect est conçu pour le réglage manuel de la taille de l'actionneur, idéal pour des applications telles que les volets de mélange, les positions des soupapes et les valeurs de température. Il offre deux modes de fonctionnement, sélectionnables via un commutateur à trois niveaux (ON, OFF, AUTO) situé à l'avant. Le signal de sortie de 0 à 10 V est accessible sur la borne Y, tandis que la position d'interrupteur est indiquée par les bornes de contact externes B1 et B2.Spécifications techniques
- Tension de fonctionnement : 24 V/AC, 24 V/DC
- Tension de fonctionnement max. : 24 V/AC, 24 V/DC
- Dimensions : 87.50 mm (hauteur) x 11.20 mm (largeur) x 60 mm (profondeur)
- Poids : 43 g
- Indice de protection : IP40
- Température (max.) : +55 °C
- Température (min.) : -5 °C
Compatibilité et accessoires
- Module d'interface
- Générateur de valeur de consigne
- Relais BTR
Installation
- Connexion via bornes à ressort (Push-in)
Utilisation
- Réglage manuel de la taille de l'actionneur à l'aide d'un potentiomètre situé à l'avant
- Mode AUTO pour transmettre la taille de l'actionneur à la sortie sans modification
