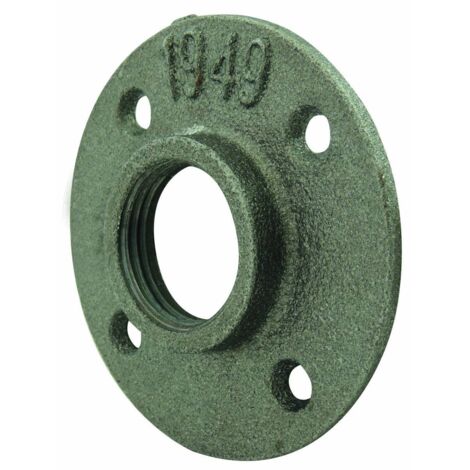

Bride Ronde Taraudée 4 Trous en Fonte Malléable à Cœur Noir 1''1/4

Bride Ronde Taraudée 4 Trous en Fonte Malléable à Cœur Noir

La bride ronde taraudée avec 4 trous de fixation en fonte malléable à cœur noir est un composant essentiel de la tuyauterie. Elle permet d'établir une connexion robuste entre un tube fileté et une surface plane, comme un mur, un sol ou une poutre. Sa fonction principale est d'offrir un point d'ancrage fixe et solide pour soutenir, stabiliser et diriger les conduites de fluides. C'est un élément de support crucial qui assure la stabilité et l'alignement du réseau, tout en maintenant l'intégrité de l'installation. Sa conception en fonte malléable lui confère une robustesse mécanique capable de supporter des charges importantes.

Le Rôle Indispensable des Brides de Fixation

Les brides sont des pièces de raccordement et de fixation qui jouent un rôle fondamental dans la tuyauterie. Contrairement aux raccords qui servent à joindre des tubes entre eux, la bride taraudée est conçue pour ancrer le système. Elle fournit une surface d'appui stable permettant de fixer solidement le tube à une structure de support. Cette fonction est vitale pour absorber les vibrations, gérer le poids de la tuyauterie et des fluides, et prévenir tout mouvement indésirable qui pourrait compromettre l'étanchéité des joints. Elle est l'assurance que votre réseau restera en place, droit et sécurisé.

Applications Polyvalentes : Systèmes et Mobilier

Cette bride taraudée excelle dans la distribution de fluides variés. Elle est adaptée pour les conduites d'eau, de gaz, de vapeur, et pour tout liquide ou gaz non corrosif. Elle est un support de choix pour les systèmes CVC (Chauffage, Ventilation et Climatisation), assurant la fixation des conduits aux surfaces du bâtiment. Le marché du mobilier industriel a également largement adopté ce composant. La bride est l'élément de base permettant de créer des structures autoportantes : pieds de table, supports d'étagères, fixations murales pour patères ou luminaires. Sa finition noire et ses 4 trous de fixation contribuent à une esthétique loft et vintage très recherchée.

Conception et Fabrication Conformes aux Exigences

La qualité de cette bride est certifiée par un processus de conception, de fabrication et de contrôle rigoureux, respectant les standards de l'industrie. Les pièces sont produites en conformité avec les normes internationales EN 10242 et ISO 49, garantissant une fiabilité et une performance reconnues. Le matériau choisi est la fonte malléable EN-GJMB-350-10, comme l'exige la norme EN 1562. Ce matériau est sélectionné pour sa haute résistance mécanique et sa capacité à supporter durablement les contraintes de charge.

Caractéristiques Techniques et Protection Anti-Corrosion

La performance de cette bride repose sur la qualité de son taraudage et sa protection de surface.

• La bride est taraudée avec un filetage femelle cylindrique (Rp) qui répond à la norme ISO 7-1 (BSPT). Ce taraudage est conçu pour recevoir le filetage mâle conique (R) du tuyau, assurant une connexion mécanique solide et étanche.

• Pour une durabilité maximale et une protection contre la rouille, la bride bénéficie d'une finition noire appliquée avec une épaisseur minimale d'au moins 70μm (micromètres). Cette couche protectrice contre la corrosion est essentielle pour préserver l'intégrité de la fonte.

• Les 4 trous de fixation circulaires assurent une répartition uniforme de la charge et facilitent l'ancrage sur divers types de supports.

• La qualité est assurée : chaque raccord est testé à 100% pour garantir son étanchéité (du filetage).

Conseils pour une Fixation Sécurisée et Esthétique

Pour garantir l'efficacité et l'esthétique de cette bride ronde, quelques recommandations de montage sont à respecter :

• Choix des Fixations : Utiliser des vis ou des boulons de fixation adaptés au matériau du support (mur en béton, bois, métal) et dimensionnés pour la charge que le système devra supporter.

• Sécurisation du Tube : Appliquer un produit d'étanchéité approprié (Téflon ou pâte à joint) sur le filetage mâle du tube avant de le visser fermement dans le taraudage femelle (Rp) de la bride.

• Alignement : S'assurer que la bride est fixée de manière parfaitement perpendiculaire à l'axe de la canalisation pour éviter les contraintes et garantir l'alignement des tuyaux.

• Usage Décoratif : Pour le mobilier industriel, la bride noire est souvent laissée visible. Pour les structures au sol, l'utilisation de patins sous la bride peut protéger la surface des rayures.

Caractéristiques Techniques Détaillées

Le tableau ci-dessous fournit une synthèse des spécifications clés de cette bride :
