ZB5AA335 Schneider - tête bouton poussoir noir - Ø22 - affleurant - symbole flèche - Harmony XB5

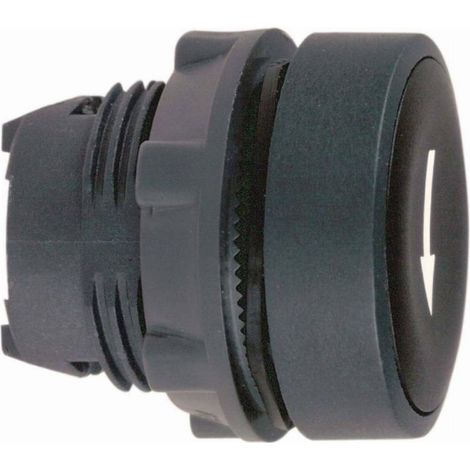

La tête de bouton poussoir Schneider ZB5AA335, issue de la gamme Harmony XB5, est conçue pour offrir une interface ergonomique et robuste pour la commande des machines. Ce modèle non lumineux se monte facilement sur des unités de bouton-poussoir grâce à un assemblage encliquetable.

Avec un diamètre de fixation standard de 22 mm, cette tête en plastique résiste aux environnements exigeants grâce à ses degrés de protection IP66, IP67, IP69 et IP69K.

Caractéristiques principales du ZB5AA432

• Diamètre de fixation : 22 mm
• Tête ronde affleurante avec symbole flèche
• Assemblage rapide et facile par encliquetage
• Niveaux élevés de protection environnementale (IP66/IP67/IP69/IP69K)

Caractéristiques principales de Harmony XB5 - tête bouton poussoir - affleurant - Ø22 - noir - texte '?' :

Principales

• Gamme de produit:
  • Harmony XALF
  • Harmony XB5
• Type de produit ou équipement: Tête de bouton-poussoir non lumineux
• Nom de l'appareil: ZB5
• Matériau de la collerette: Plastique gris foncé
• Diamètre de fixation: 22 mm
• Type de tête: Standard
• Vente par quantité indivisible: 1
• Forme de la tête de l'unité de signalisation: Rond
• Type d'unité de commande: rappel à ressort
• Profil de l'unité de commande: Noir affleurant, flèche bas (blanc)

Complémentaires

• Largeur hors tout CAO: 29 mm
• Hauteur hors tout CAO: 29 mm
• Profondeur hors tout CAO: 28 mm
• Poids du produit: 0,018 kg
• Endurance mécanique: 10000000 cycle
• Boîte associée:
  • XALD 1...5 découpes
  • XALK 2...5 découpes
• Code de composition électrique:
  • C1 pour <9 contacts à l'aide deunique blocs dans montage avant
  • C2 pour <9 contacts à l'aide desimple et double blocs dans montage avant
  • C11 pour <3 contacts à l'aide deunique blocs dans montage avant
  • C15 pour <1 contacts à l'aide deunique blocs dans montage avant
  • SF1 pour <3 contacts à l'aide deunique blocs dans montage avant
  • SR1 pour <3 contacts à l'aide deunique blocs dans montage arrière
• Présentation du produit: Élément de base

Environnement

• Traitement de protection: TH
• Température ambiante de stockage: -40...70 °C
• Température de l'air ambiant en fonctionnement: -40...70 °C
• Catégorie de surtension: Classe II se conformer à CEI 60536
• Degré de protection IP:
  • IP66 se conformer à CEI 60529
  • IP67
  • IP69
  • IP69K
• Tenue à l'environnement NEMA:
  • NEMA 13
  • NEMA 4X
• Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
• Tenue aux chocs IK: IK03 conforme à CEI 50102
• Normes:
  • CEI 60947-1
  • UL 508
  • CSA C22.2 No 14
  • CEI 60947-5-1
  • JIS C8201-5-1
  • CEI 60947-5-4
  • JIS C8201-1
• Certifications du produit:
  • listé UL
  • CSA
  • BV
  • GL
  • DNV
  • LROS (Lloyds register of shipping)
• Tenue aux chocs mécaniques:
  • 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  • 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
• Tenue aux vibrations: 5 gn (f= 2...500 Hz) se conformer à CEI 60068-2-6
