Description générale

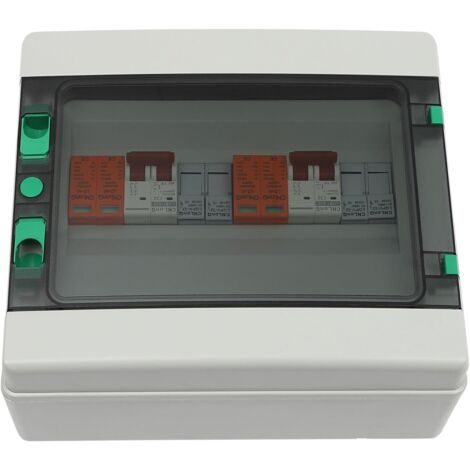

La boîte de courant photovoltaïque est conçue pour protéger efficacement les systèmes de panneaux solaires. Elle offre une protection contre les surcharges de courant et de tension, ainsi que contre les courts-circuits, garantissant ainsi la sécurité de l'alimentation électrique. Grâce à sa conception 2 entrées/1 sortie, elle optimise l'utilisation de l'électricité. De plus, elle permet une surveillance en temps réel et un contrôle à distance via des lignes de données externes.Spécifications techniques
- Couleur : Noir
- Entrée : 2 cordes
- Sortie : 1 corde
- Matériau : PC, ABS
- Tension maximale : 500V
- Degré de protection : IP65
- Degré de résistance aux chocs : IK10
- Modèle de la boîte string solaire DC : LQX-C 2/1
- Modèle du disjoncteur CC : LQL7/LQB1
- Modèle de la boîte combinée PV parafoudre CC : LD-40
- Tension d'isolation nominale (Ui) : 500V
- Porte-fusible CC : DC 1000V
- Lien de fusible : 1000V, 32A
- Disjoncteur : 500V, 32A, 2P
- Parafoudre DC : DC 500V, 2P
- Courant de court-circuit CC max. par entrée : 15A (modifiable)
- Courant maximal de sortie/courant nominal (Le) : 32A
- Entrée de câble : PG 2.5-6mm², MC4 2.5-6mm²
- Presse-étoupe de sortie : PG 2.5-6mm², MC4 2.5-6mm²
- Tension de fonctionnement maximale/tension de travail nominale (Ucpv) : 500V
- Courant de décharge maximum : 40KA
- Taille du produit : 22*25*12 cm
- Poids net : 1,7 kg
- Poids brut : 1,8 kg
- Taille de l'emballage : 25.5*22.3*14.5 cm
Installation
Il est recommandé de lire attentivement le manuel avant l'installation et l'utilisation. Veuillez prêter une attention particulière aux instructions de sécurité incluses pour éviter tout dommage au disjoncteur et assurer un fonctionnement optimal.Utilisation
La boîte de courant photovoltaïque peut être mise hors tension et réinitialisée manuellement, facilitant ainsi l'inspection et la maintenance des circuits. Assurez-vous de l'utiliser à une température de fonctionnement appropriée pour éviter la surchauffe.Autres informations
- Le paquet comprend : 1 Boîtier solaire DC, 1 Manuel en anglais
