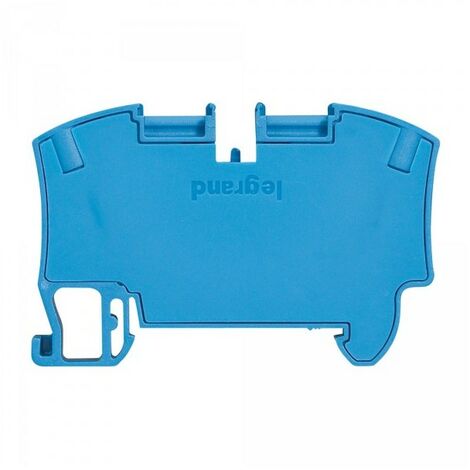

Legrand 037204 Bloc de jonction Viking 3 à ressort 1 jonc pas 12

Produit similaire livré par
Wago – Flacon de 100 mini bornes de connexion automatique 2, 3, 5 et 8 fils – PUSH WIRE® 450V 24A – Connexion rapide et sécurisée - S2273
Wago – Flacon de 100 mini bornes de connexion automatique 2, 3, 5 et 8 fils – PUSH WIRE® 450V 24A – Connexion rapide et sécurisée - S2273
26,90 €108
Vendu par AVB Negoce et 1 autre marchand

Ces articles peuvent vous intéresser !

Sachet de 5 bornes 5 entrées S221 - WagoWAGO
10 options

Sachet de 5 bornes 5 entrées S221 - Wago

387
10,50€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le bloc de jonction Viking 3 à ressort Legrand 037204 est conçu pour assurer la liaison électrique entre deux conducteurs en cuivre, qu'ils soient rigides ou souples, avec ou sans embout. Ce modèle est équipé d'une jonction pour deux conducteurs, avec une entrée et une sortie, et est de couleur bleue, indiquant qu'il est destiné aux conducteurs de neutre.

Spécifications techniques

  • Section nominale : 16 mm²
  • Capacité conducteur rigide : 4 à 16 mm²
  • Capacité conducteur souple : 4 à 16 mm²
  • Capacité conducteur souple avec embout : 4 à 16 mm²
  • Pas : 12 mm
  • Courant assigné (In) : 76 A
  • Tension : 800 V
  • Largeur : 12 mm
  • Hauteur : 51.5 mm
  • Profondeur : 85 mm
  • Température de fonctionnement : -5 à 40 °C
  • Matériau du corps isolant : Thermoplastique
  • Classe d'inflammabilité du matériau isolant selon UL 94 : V2
  • Finition antidéflagrante 'Ex e' : Oui

Compatibilité et accessoires

  • Compatible avec des rails symétriques de profondeur 7,5 mm et 15 mm
  • Possibilité de montage sur trois types de rails symétriques

Installation

  • Montage facile grâce à un pion de solidarisation qui maintient les blocs entre eux
  • Installation possible sans enlever les blocs adjacents
  • Zones pour peignes de liaison équipotentielle à insertion automatique

Utilisation

  • Système de raccordement sans vis, utilisant un mécanisme à ressort en acier inoxydable
  • Les couleurs des blocs de jonction indiquent le type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé, rouge pour circuits spécifiques, vert pour circuits de protection Classe II

Autres informations

  • Non disponible à la vente en Allemagne

Caractéristiques

  • Marque
    LEGRAND
  • Poids
    20 g
  • Intensité courant
    76 A
  • Matières
    Plastique
  • Couleur
    Bleu

Impact environnemental

  • Origine
    Fabriqué en Roumanie
