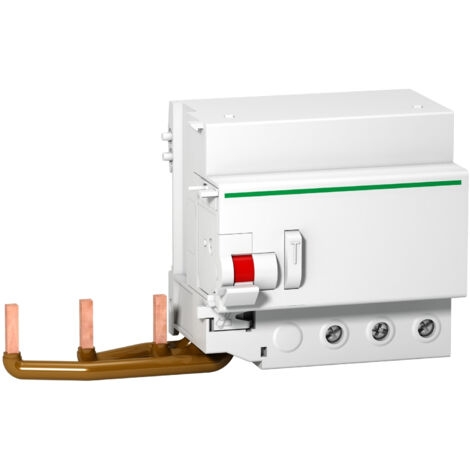

A9n18567 Schneider - Bloc Differentiel 125a - 3p - 300ma - Type Ac - Instantane- Acti9 Ic120 Vigi C120

160,04€

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Vendu par Achat-Electrique et 4 autres marchands

Ces articles peuvent vous intéresser !

Bloc différentielSCHNEIDER ELECTRIC
10 options

Bloc différentiel

31
470,52€
Acti9 iCV40N 1PN C 20A 30mA A - A9DC3620SCHNEIDER ELECTRIC
Bons Plans

Acti9 iCV40N 1PN C 20A 30mA A - A9DC3620

61,09€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Ce bloc différentiel triphasé Schneider A9N18567 est conçu pour protéger vos circuits électriques standards. Avec une sensibilité de 300mA et un courant nominal de 125A, il se déclenche instantanément en cas de défaut d'isolement, garantissant ainsi une sécurité optimale. Compact, il occupe seulement 9,5 modules de 18mm dans une armoire électrique, permettant une installation ordonnée.

Spécifications techniques

  • Nombre de pôles : 3
  • Courant nominal : 125 A
  • Type de courant différentiel : AC
  • Tension nominale (Un) : 230...415 V
  • Courant de défaut nominal : 300 mA
  • Tension assignée d'isolement : 500 V
  • Tension assignée de tenue aux chocs : 6 kV
  • Fréquence du réseau : 50/60 Hz
  • Dimensions : 95 mm (hauteur) x 171 mm (largeur) x 73 mm (profondeur)
  • Poids : 0.5 kg
  • Durée de vie mécanique : 20,000 cycles
  • Mode de raccordement : Bornes type tunnel rigide (1...50 mm² max) et souple (1...35 mm² max)
  • Longueur de dénudage des fils : 15 mm
  • Couple de serrage : 3.5 N.m
  • IP20
  • Compatibilité et accessoires

  • Compatible avec un disjoncteur triphasé 3P de la gamme C120
  • Non compatible avec un disjoncteur de la gamme IC60
  • Peut être associé à un disjoncteur courbe D pour former un disjoncteur différentiel courbe D
  • Installation

  • Mode d'installation : Encliquetable sur rail DIN symétrique 35 mm
  • Connexion électrique : Par vis
  • Pas de 9 mm : 10
  • Utilisation

    Ce bloc différentiel est idéal pour protéger vos installations électriques contre les défauts d'isolement, assurant ainsi la sécurité des utilisateurs et des équipements. Il est particulièrement adapté pour une utilisation dans des environnements nécessitant une protection triphasée.

    Autres informations

    Conforme à IEC 60947-1 et EN 61009.

    Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      125 A
    • Quantité par pack
      1
    • Hauteur
      95 mm
    • Indice de protection
      IP20
    • Intensité nominale
      AC
    • Largeur
      171 mm
    • Matières
      Plastique
    • Poids
      500 g
    • Profondeur
      73 mm
    • Réseau électrique
      Monophasé
    • Type de sensibilité
      AC
    • Type d'interrupteur différentiel
      Type AC
    • Réf. ManoMano
      ME5651845
    • MMID
      859872949892
    • Réf. fabricant
      A9N18567
    • EAN
      3606480376306

    Questions fréquentes

    Ce dispositif est-il compatible avec tous les disjoncteurs triphasés ?

    Ce dispositif est compatible avec les disjoncteurs triphasés 3P de la gamme C120, mais il n'est pas compatible avec ceux de la gamme IC60.

    Quelle est la méthode de raccordement des câbles pour ce dispositif ?

    Les câbles peuvent être raccordés via des bornes type tunnel, avec une section maximale de 50 mm² pour les câbles rigides et 35 mm² pour les câbles souples. La longueur de dénudage recommandée est de 15 mm, et le couple de serrage est de 3,5 N.m.

    Ce dispositif peut-il être utilisé dans des environnements nécessitant une protection courbe D ?

    Oui, ce dispositif peut être associé à un disjoncteur courbe D pour former un disjoncteur différentiel courbe D, offrant ainsi une protection adaptée à ce type d'environnement.
