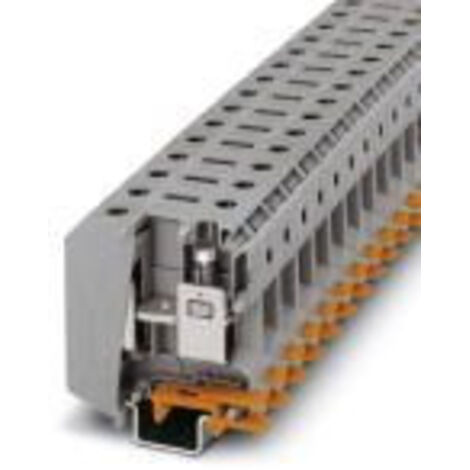

Blocs de jonction pour courant – UKH 50 – Lot de 10 unités – 3009118 - PHO3009118

Caractéristiques généralesAvantages : Le triple centrage du conducteur dans le fond prismatique des douilles assure un raccordement fiable des câblesAvantages : Faible résistance de contact grâce au rainurage de la surface de contactAvantages : Verrouillage à vis grâce aux éléments à ressort du raccordementRéférence : 3009118Conditionnement : 10 Unité(s)Commande minimum : 10 Unité(s)Clé de vente : BE1311Product key : BE1311GTIN : 4017918091644Poids par pièce (emballage compris) : 120 gPoids par pièce (hors emballage) : 113,4 gNuméro du tarif douanier : 85369010Pays d'origine : INDésignation : UKH 50 - Bloc de jonction de puissanceNombre de pôles : 1Nombre de connexions : 2Nombre de rangées : 1Potentiels : 1Catégorie de surtension : IIIDegré de pollution : 3Tension de tenue aux chocs assignée : 8 kVPuissance dissipée maximale en condition nominale : 4,73 WNombre de raccordements par étage : 2Section nominale : 50 mm²Type de raccordement : Raccordement visséFiletage vis : M6Couple de serrage : 6 ... 8 NmLongueur à dénuder : 24 mmGabarit : A10Connexion selon la norme : CEI 60947-7-1Section de conducteur rigide : 16 mm² ... 70 mm²Section du conducteur AWG : 4 ... 2/0 (conversion selon CEI)Section de conducteur souple : 25 mm² ... 70 mm²Section de conducteur souple [AWG] : 2 ... 2/0 (conversion selon CEI)Section de conducteur flexible (embout sans douille en plastique) : 16 mm² ... 50 mm²Section de conducteur flexible (embout avec douille en plastique) : 16 mm² ... 50 mm²2 conducteurs rigides de même section : 10 mm² ... 16 mm²2 conducteurs souples de même section : 10 mm² ... 16 mm²2 conducteurs de même section, flexibles avec embout sans douille en plastique : 10 mm² ... 16 mm²Int. nom. : 150 ACourant de charge maximal : 150 A (pour une section de conducteur de 50 mm²)Tension nominale : 1000 VRepérage : II 2 GD Ex eb IIC GbPlage de température de service : -60 °C ... 110 °CTension de référence : 690 VCourant de référence : 133 ARésistance de contact : 0,1 mΩPlage couple : 6 Nm ... 8 NmSection assignée AWG : 1/0Capacité de raccordement rigide : 16 mm² ... 50 mm²Capacité de raccordement AWG : 6 ... 1/0Capacité de raccordement flexible : 25 mm² ... 50 mm²Largeur : 20 mmHauteur : 70,5 mmProfondeur : 76 mmCouleur : gris (RAL 7042)Classe d'inflammabilité selon UL 94 : V0Groupe d'isolant : IMatériau isolant : PAIndice relatif température matériau isolant (Elec. ; UL 746 B) : 130 °CTempérature ambiante (fonctionnement) : -60 °C ... 110 °CTempérature ambiante (stockage/transport) : -25 °C ... 60 °CHumidité de l'air admissible (fonctionnement) : 20 % ... 90 %Humidité de l'air admissible (stockage/transport) : 30 % ... 70 %Normes et spécifications : Connexion selon la norme CEI 60947-7-1Montage : NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3
