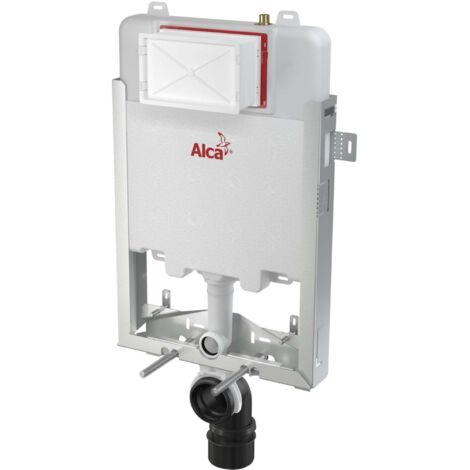

Alca - Bâti-support Renovmodul Slim à encastrer AM1115/1000
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Bâti-support Renovmodul Slim à encastrer
- dimensions : 1086 x 528 x 145 mm
- Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
- Mécanisme coulissant du support du vidange dans huit positions à une distance de 0-93 mm
- La solution technique permet l'ancrage sur une surface inégale découpée dans le mur sans qu'il soit nécessaire d'aligner le mur arrière dans une plage de 50 mm
- La construction de l'isolation en polystyrène empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment.
- Double rinçage réglable indépendamment avec réserve d'hygiène
- Compatible avec toutes les plaques de déclenchement Alcadrainà l'exception des boutons de détection
- Montage sans outil
- arrivée d'eau par l'arrière/le centre supérieur. Le réservoir est constitué d'une seule pièce, ce qui garantit une étanchéité à 100 %.
- Le couvercle du trou de service simplifie l'installation et empêche la pénétration de l'humidité et de la saleté
- hauteur de montage : 1070 mm
- Profondeur de montage réglable de 20 à 60 mm
- profondeur de construction 86 mm, avec coude d'évacuation 125 mm
- Matériau du support : métal galvanisé
Usage
- Pour toilettes suspendues
- Pour des structures en maçonnerie massives et au mur porteur - procédé humide
- profondeur de construction seulement 86 m
- Convient pour reconstructions
- Pour montage de WC suspendu avec entraxe de 180 mm ou de 230 mm
Paramètres techniques
- Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
- Pression d’eau fonctionnelle 0,05-0,8 MPa
- Pression d'eau recommandée 0,3-0,5 MPa
- Grande chasse d'eau standard 6 l
- Petite chasse d'eau standard 3 l
- Réserve hygiénique 3 l
- Volume d'eau dans le réservoir 9 l
- Essai de charge 400 kg
Inclus dans l'emballage : réservoir avec raccords de remplissage et de vidange, cadre galvanisé y compris la structure de support, raccord 1/2" pour le raccordement à l'eau avec vanne d'angle Schell 1/2" - 3/8" intégrée, vis de mécanisme 2 pièces, kit de fixation : vis Ø8x60 - 4 pièces, cheville Ø12 - 4 pièces, matériel de fixation pour la fixation de la cuvette de la toilette : tige filetée M12 - 2 pièces, rondelles - 4 pièces, capuchon - 2 pièces, écrou - 2 pièces, protecteur de filets - 2 pièces, coude d'évacuation HT90/110 polyéthylène, PE-HD, joint d'entrée, embout en polypropylène, insert de connexion, joint d'évacuation, cavalier en polypropylène, joint de cavalier, jeu de capuchons d'installation pour la protection des trous de connexion lors de l'installation du système, couvercle de trou de service en deux parties, facilement raccourci.
image non contractuelle
Caractéristiques
- MarqueALCAPLAST
- Charge maximale400 kg
- CouleurBlanc
- Hauteur de la cuvette107 cm
- MatièresMétal
- Poids9950 g
- Sanitaire(s) compatible(s)WC
- Type de bâti-supportMur
- Réf. ManoManoME43876511
- MMID947637589898
- Réf. fabricantAM1115/1000
- EAN8595580551292
Questions fréquentes
Les dimensions de ce dispositif sont de 1086 x 528 x 145 mm. La profondeur de montage est réglable de 20 à 60 mm.
Le volume d'eau dans le réservoir est de 9 litres, avec une grande chasse d'eau standard de 6 litres et une petite chasse d'eau standard de 3 litres.
Le raccordement d'eau peut se faire par l'arrière ou par le haut via des trous de montage G1/2 ''. La pression d'eau recommandée est de 0,3 à 0,5 MPa.
