Description générale

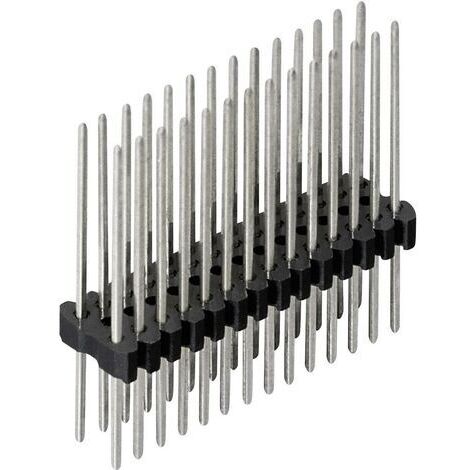

Barrette mâle standard de Fischer Elektronik, modèle SLV W 2 055/72/Z, conçue pour les circuits imprimés. Ce composant est idéal pour des applications nécessitant une connexion fiable et durable.Spécifications techniques
- Nombre de rangées : 2
- Nombre de pôles par rangée : 36
- Nombre total de pôles : 72
- Courant nominal : 1.50 A
- Tension nominale : 125 V/DC
- Température max. : +163 °C
- Température min. : -40 °C
- Dimensions : 45.72 mm (longueur) x 9.7 mm (largeur) x 5 mm (hauteur)
- Longueur de broche (côté CI) : 2.50 mm
- Longueur de broche (côté connecteur) : 9.70 mm
- Pas : 1.27 mm
- Matériau boîtier : PA 4.6, GF
- Matériau du contact : alliage de cuivre
- Revêtement du contact : étamé
Compatibilité et accessoires
- Connexion : pour circuits imprimés
- Forme de construction du connecteur : Barrette mâle droite
- Forme du picot : rectangulaire
- Type de barrette à broches : Barrette mâle (standard)
Installation
- Sens d'enfichage : à la verticale par rapport à la platine
